Controle centra

Vaak gaan projecten met betrekking tot controlekamers over een upgrade van zowel bestaande instrumentatie in de controlekamer, als installaties in het veld.

Specifieke Human Factors onderwerpen zijn:

  • Bepalen van werkbelasting en ontwerp van optimale operatorfuncties
  • Ontwerp van werkplekken en een nieuwe lay-out van het gebouw
  • Ontwerp van grafische displays om de procesbesturing te optimaliseren

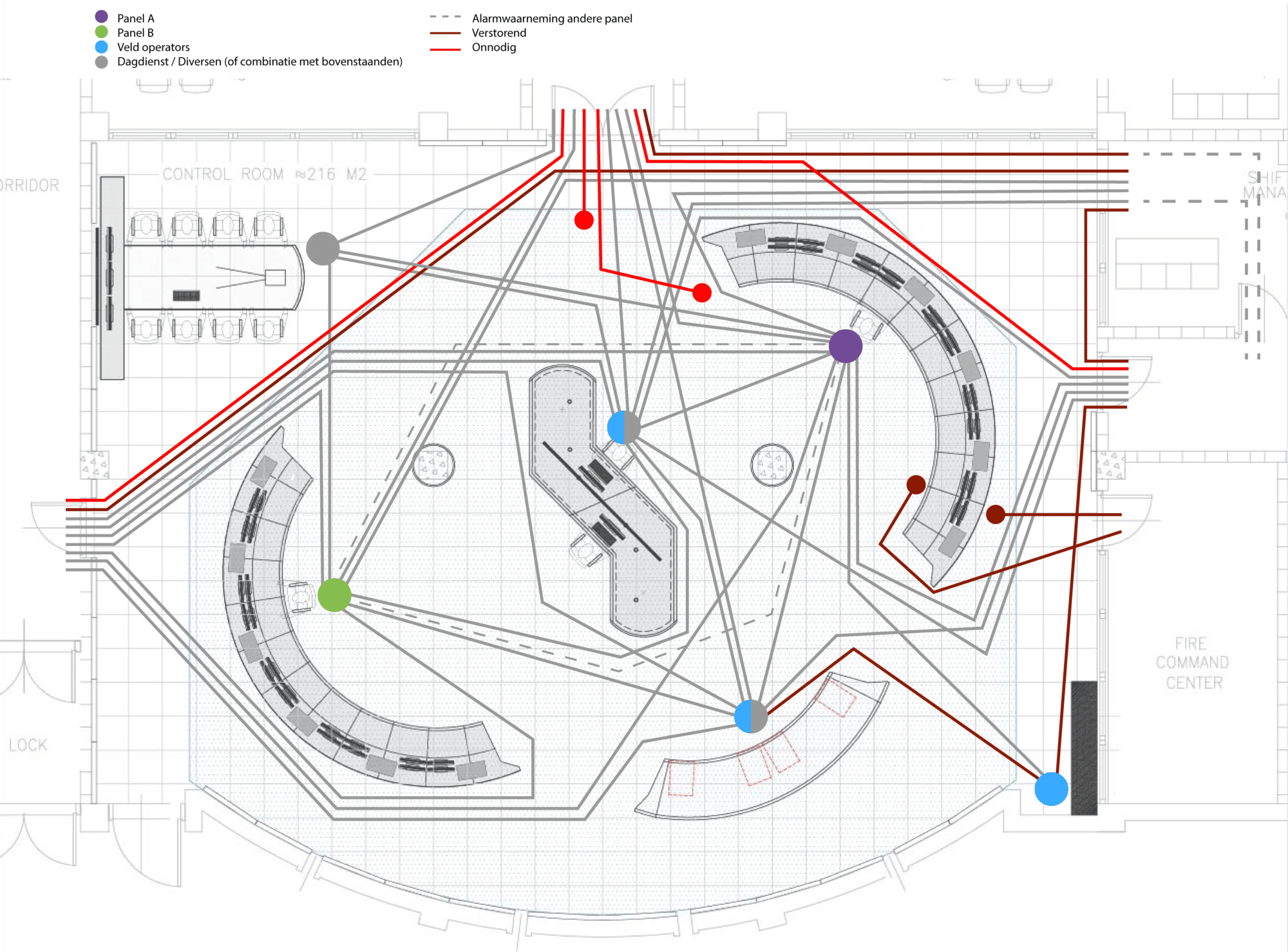

Een project begint vaak met analyse van de taken en de werksituatie. De resultaten worden besproken met de gebruikers en het projectteam. Hierna worden verschillende lay-outs geschetst waarbij de voor- en nadelen van de verschillende concepten worden aangegeven.

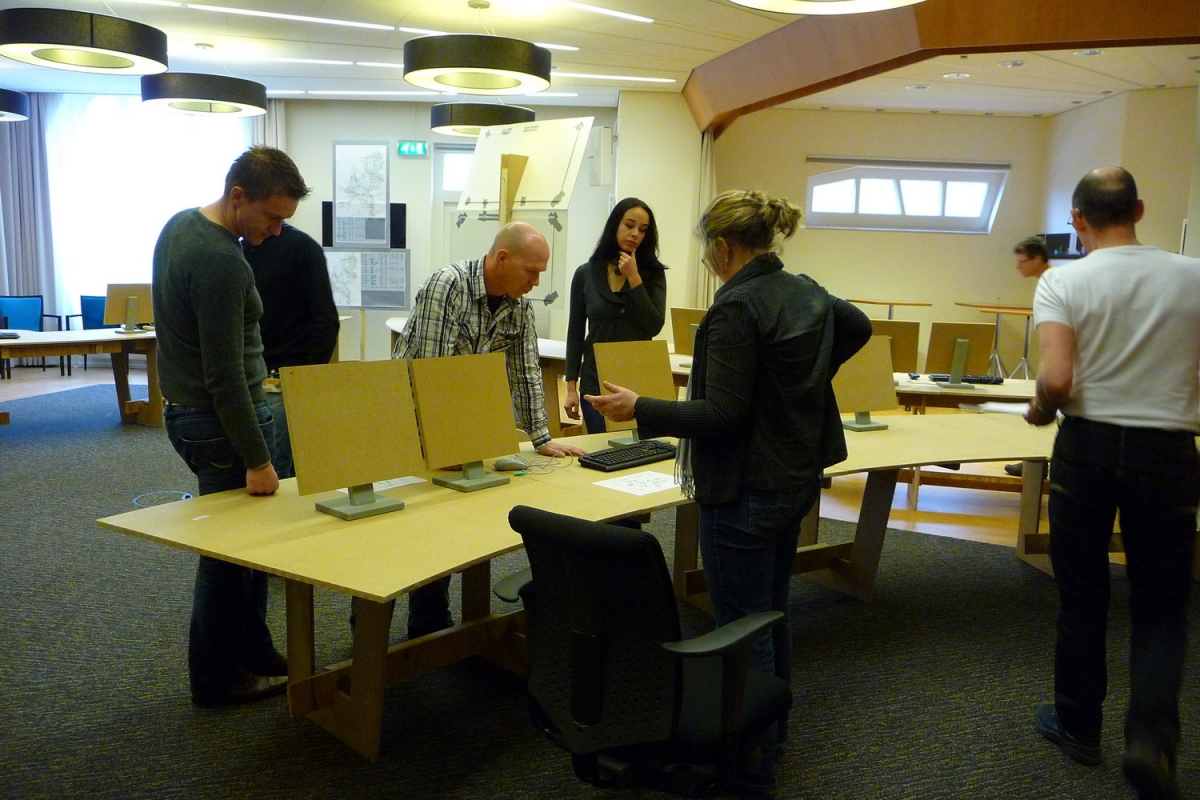

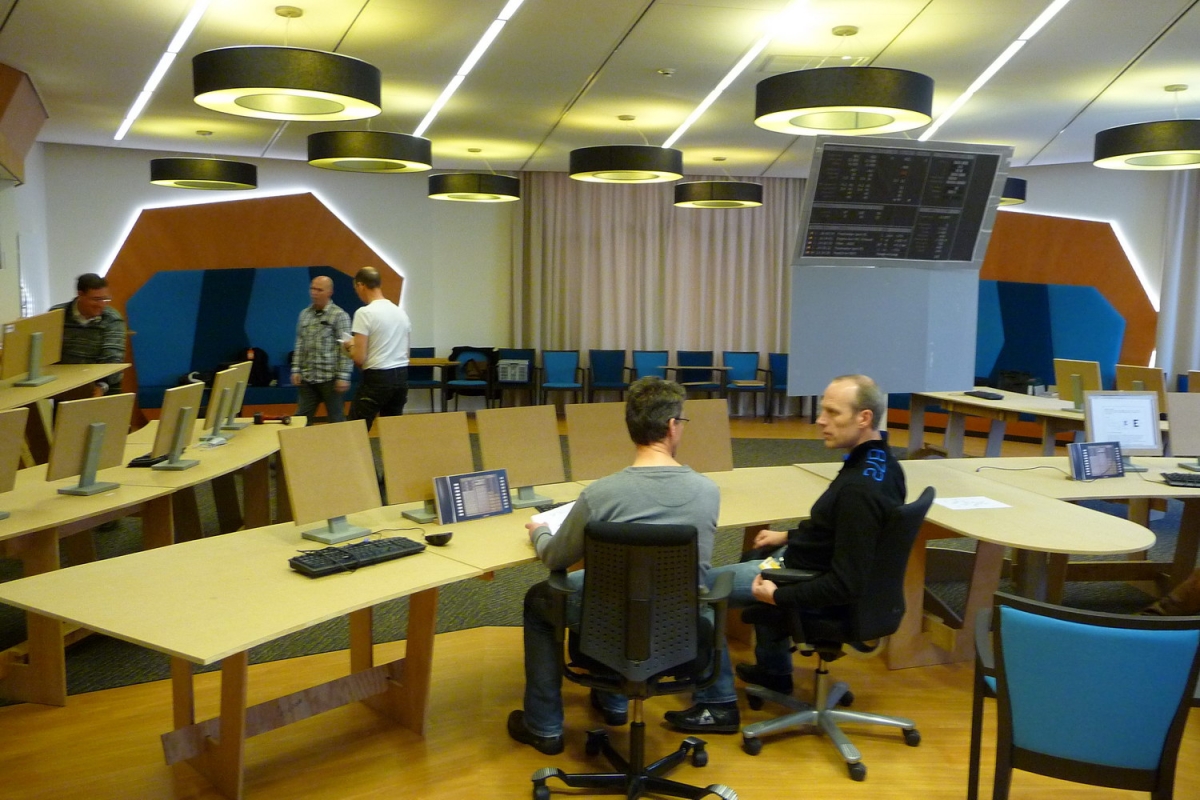

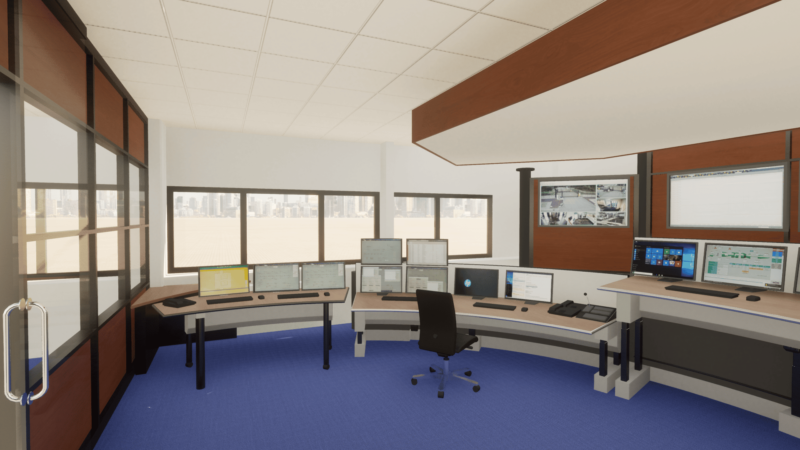

Voor het gedetailleerde ontwerp van werkplekken raden we het gebruik van mock-ups aan; een 1:1 schaalmodel van de werkplek. Naast een 3D (computer)model is een mock-up een handig ontwerpmiddel dat de gebruikers een goede impressie geeft van de ‘look and feel’ van de uiteindelijke werkplek.

Deze mensgerichte ontwerpaanpak draagt bij tot een efficiënte procesbesturing.

Bezoek onze themasite: www.control-centre-design.com


Onze projecten

Meerdere controlekamers
Gasunie NV

Meerdere controlekamers - Gasunie NV

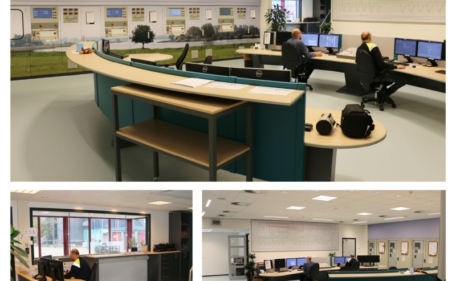

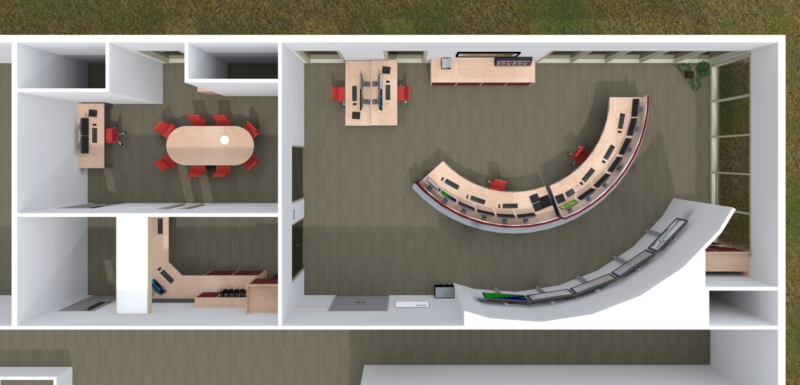

Gasunie en ErgoS hebben al aan projecten op diverse locaties in Nederland gewerkt. In 2019 is er op drie locaties door ErgoS meegewerkt aan vernieuwing: in samenspraak met de gebruikersgroepen komen nieuwe ontwerpen voor de verschillende controlekamers tot stand.

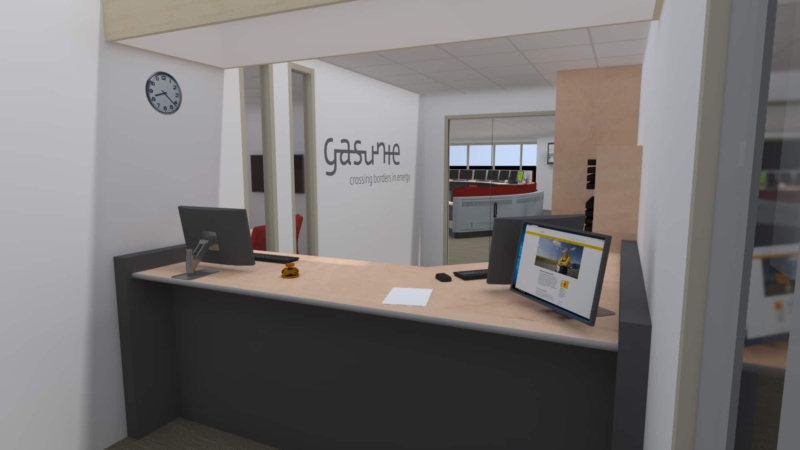

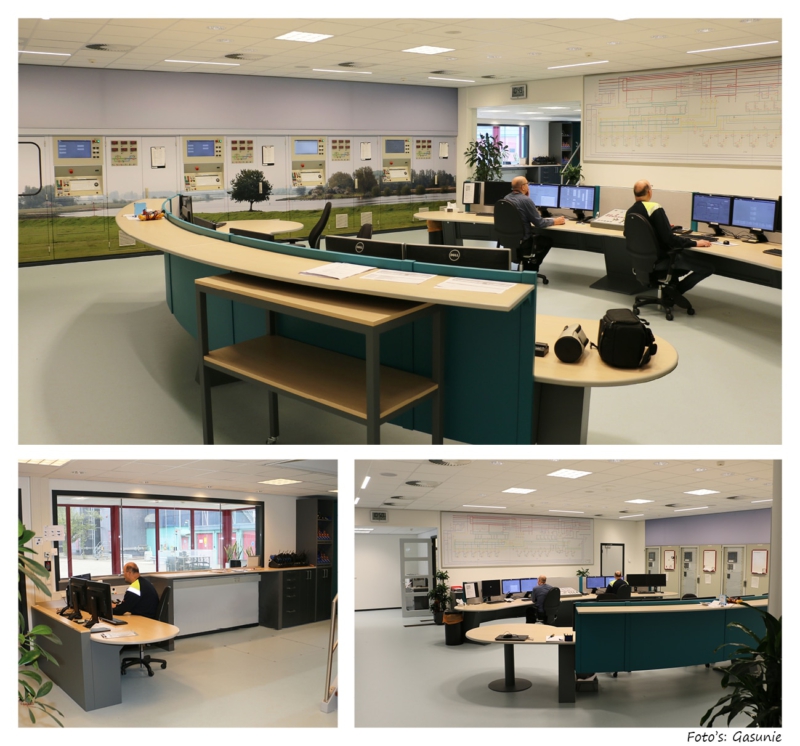

Voor compressorstation Ravenstein is een herontwerp van de controlekamer gemaakt, die in 2020 gerealiseerd is. Belangrijke aspecten in deze opdracht waren meer verbinding met de ruimte waar de vergunningenbalie zich bevindt, scheiding tussen de primaire en secundaire taakgebieden en een update van de uitstraling.

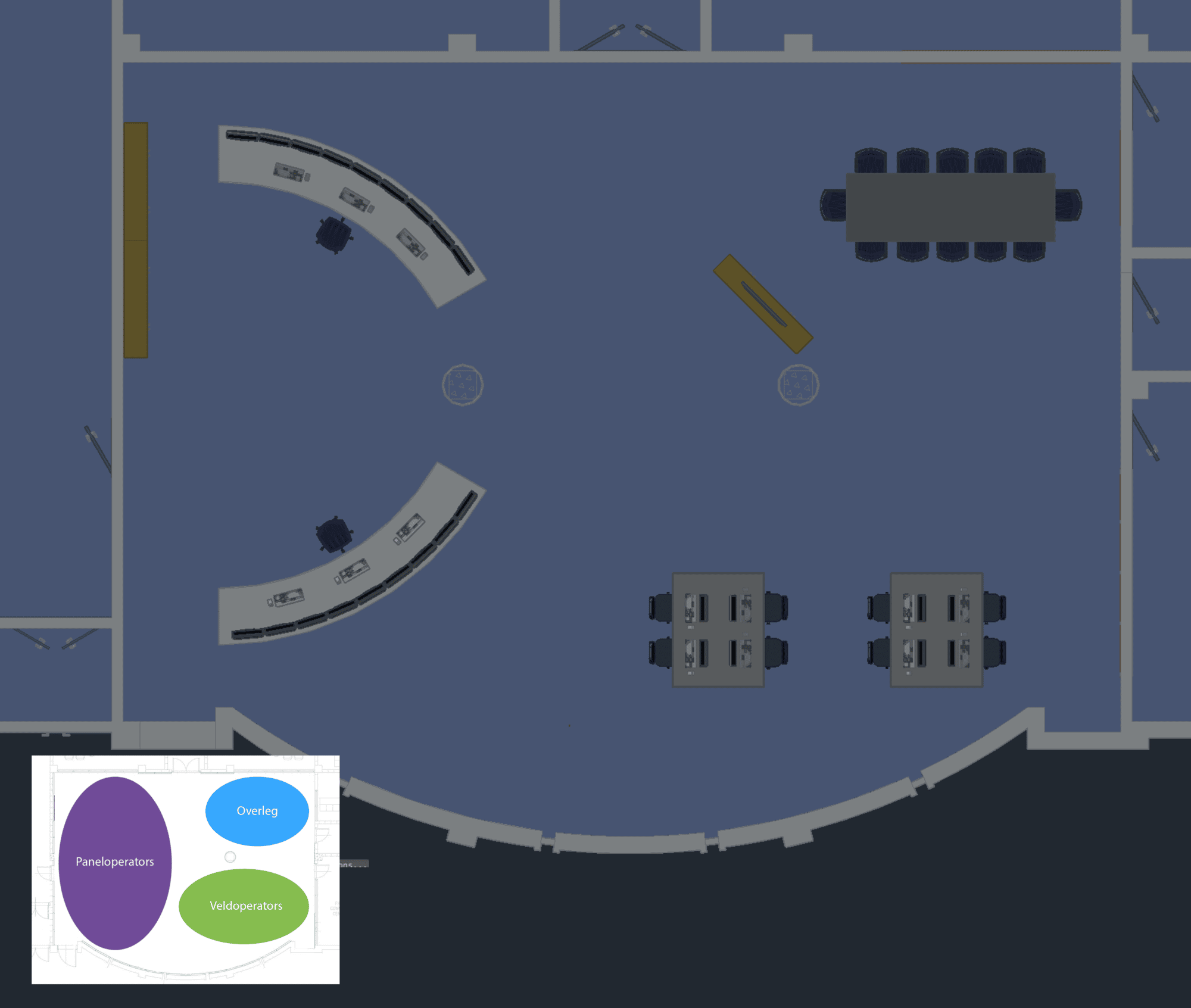

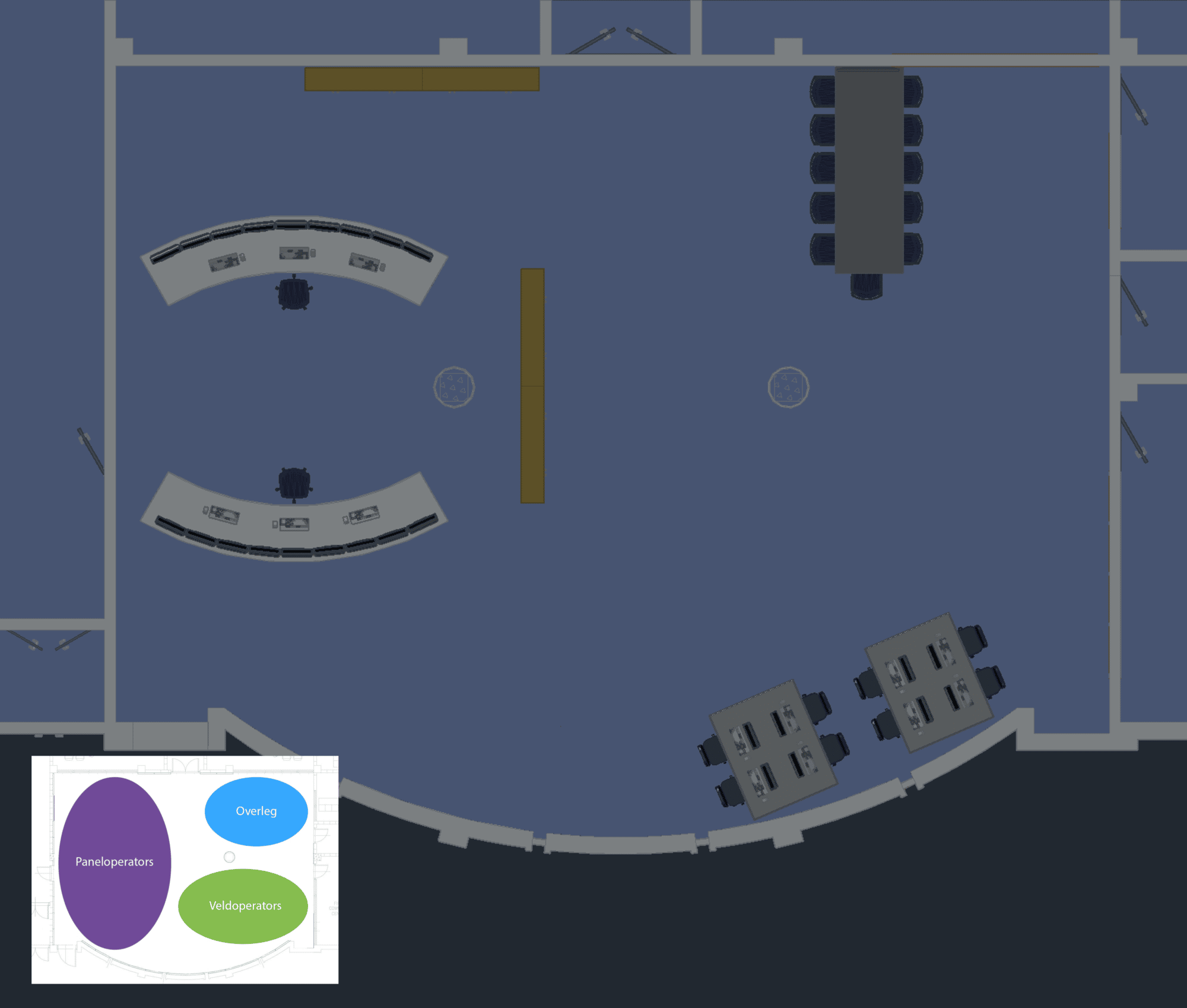

Op de LNG-locatie op de Maasvlakte is een conceptstudie uitgevoerd voor de controlekamer. Deze ruimte wordt door verschillende groepen gebruikt en vanwege de verschillende taakgebieden is er behoefte aan enige afscheiding, maar onderling contact is wel noodzakelijk. Verschillende opties voor de inrichting van de ruimte zijn gepresenteerd.

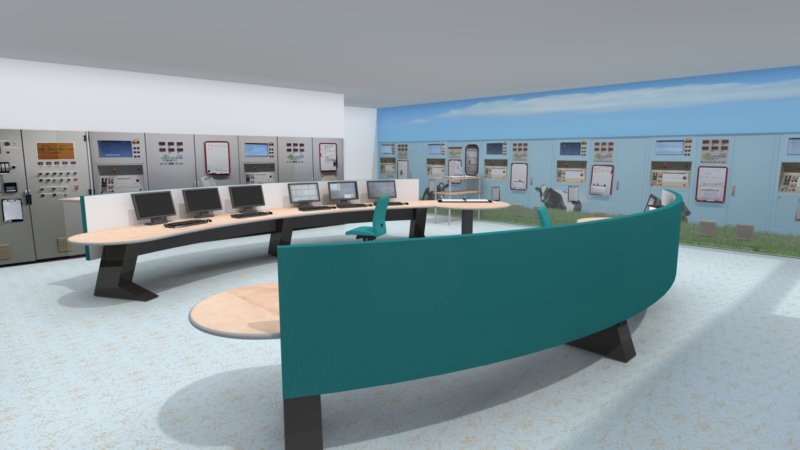

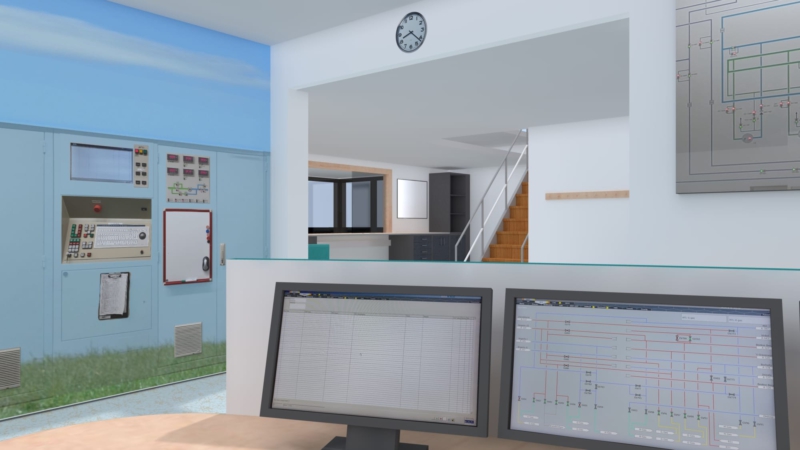

In Zuidbroek is een nieuwe stikstoffabriek met menginstallatie, die naast de bestaande kleine fabriek zal gaan draaien in aanbouw. Voor beide fabrieken wordt één gezamenlijke controlekamer gecreëerd. ErgoS is voor de review van en eventuele ontwerpaanpassingen voor deze controlekamer gevraagd. Interessant detail hierbij is dat er sprake is van twee verschillende gebruiksscenario’s voor de dezelfde ruimte. Het detailontwerp voor de definitieve inrichting is in het najaar van 2019 opgeleverd.

In navolging van de nieuwbouw in Zuidbroek, zijn ook noodzakelijke aanpassingen aan het console op de locatie Ommen in kaart gebracht. Vanaf deze plek zal namelijk de bediening gaan plaatsvinden van de installatie, na de commissioning fase. Het huidige meubel biedt niet voldoende ruimte om dit erbij te plaatsen.

Ontwerpvoorstel controlekamer
Neste

Ontwerpvoorstel controlekamer - Neste

Neste heeft ErgoS gevraagd een analyse in de controlekamer uit te voeren op het gebied van ergonomie naar aanleiding van een idee om grootbeeldschermen te plaatsen voor het presenteren van procesoverzichten en trendinformatie (= overzichtsinformatie). Uit de analyse kwamen drie richtingen voor verbeteringen naar voren, namelijk het ontbreken van goed procesoverzicht, de ervaren werkdruk op één van de twee hoofdwerkplekken en de inrichting controlekamer (inclusief desk) en de omgevingsfactoren.

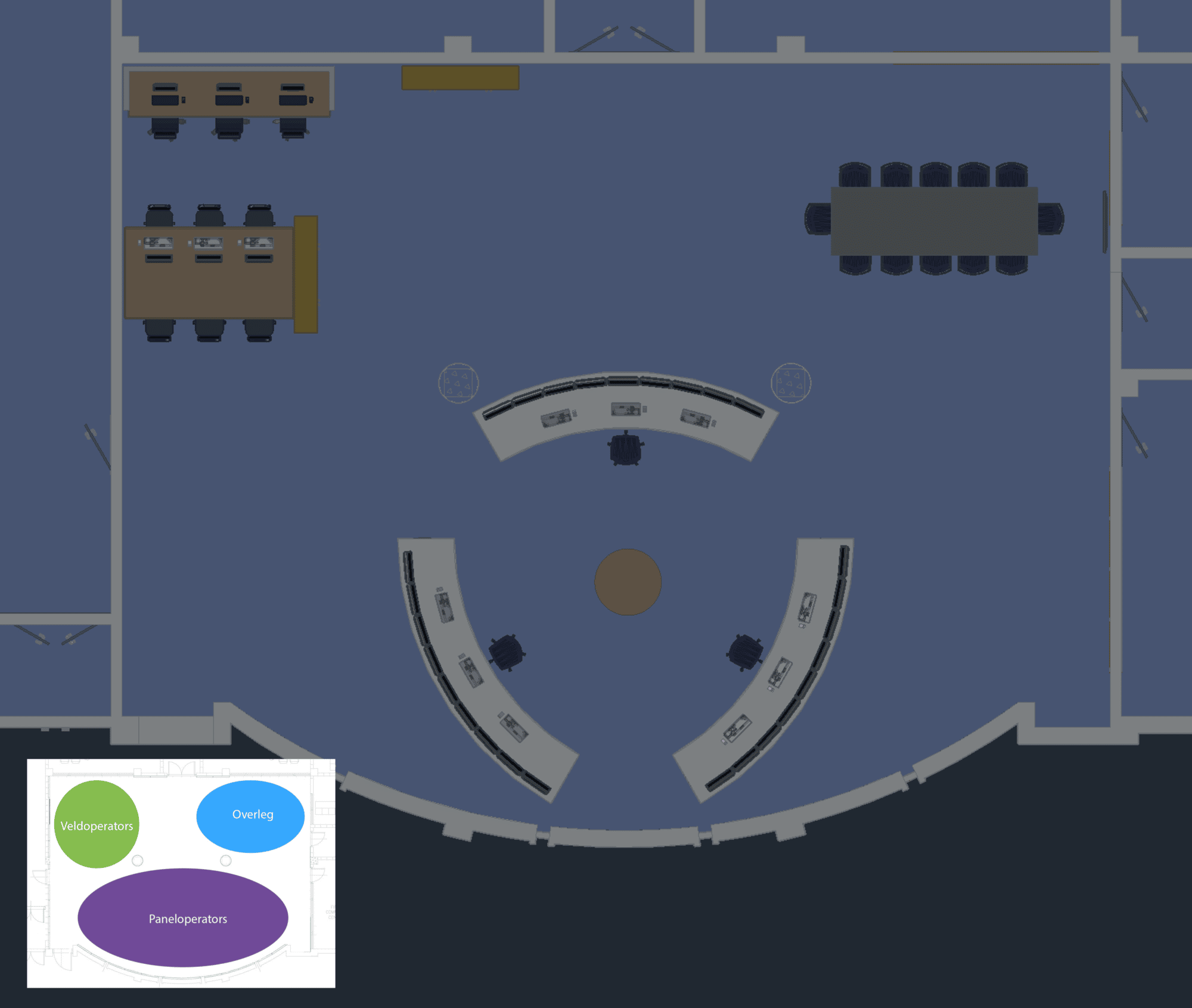

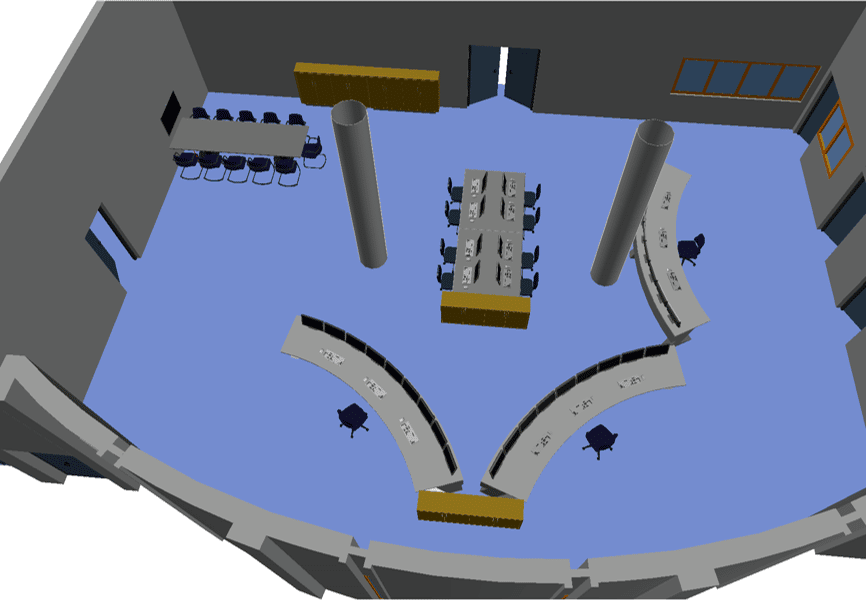

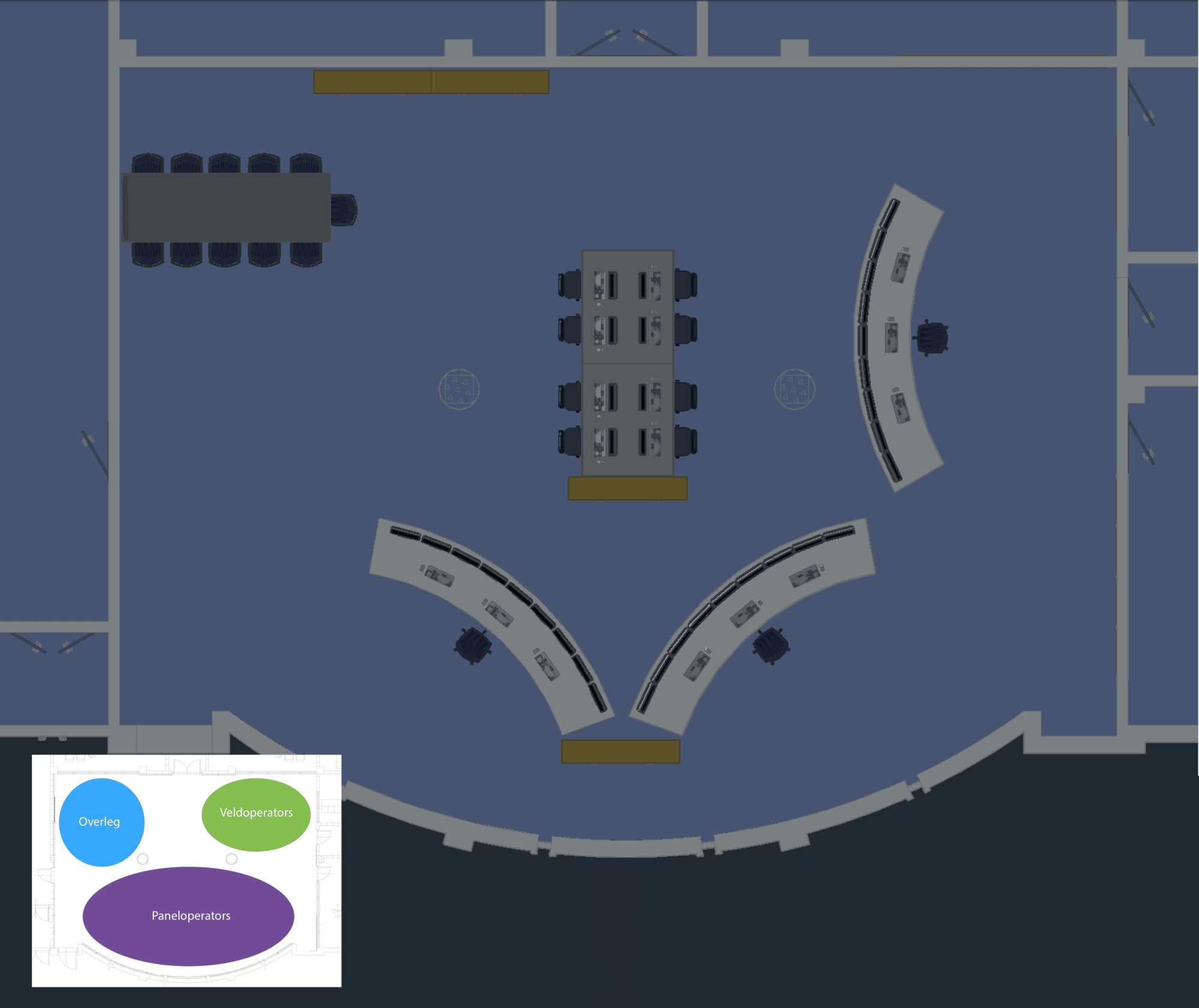

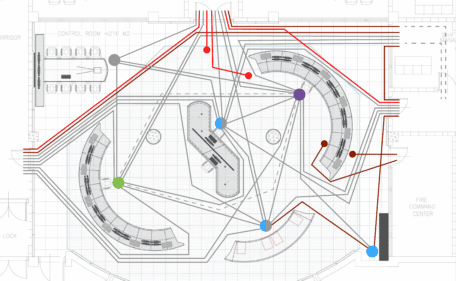

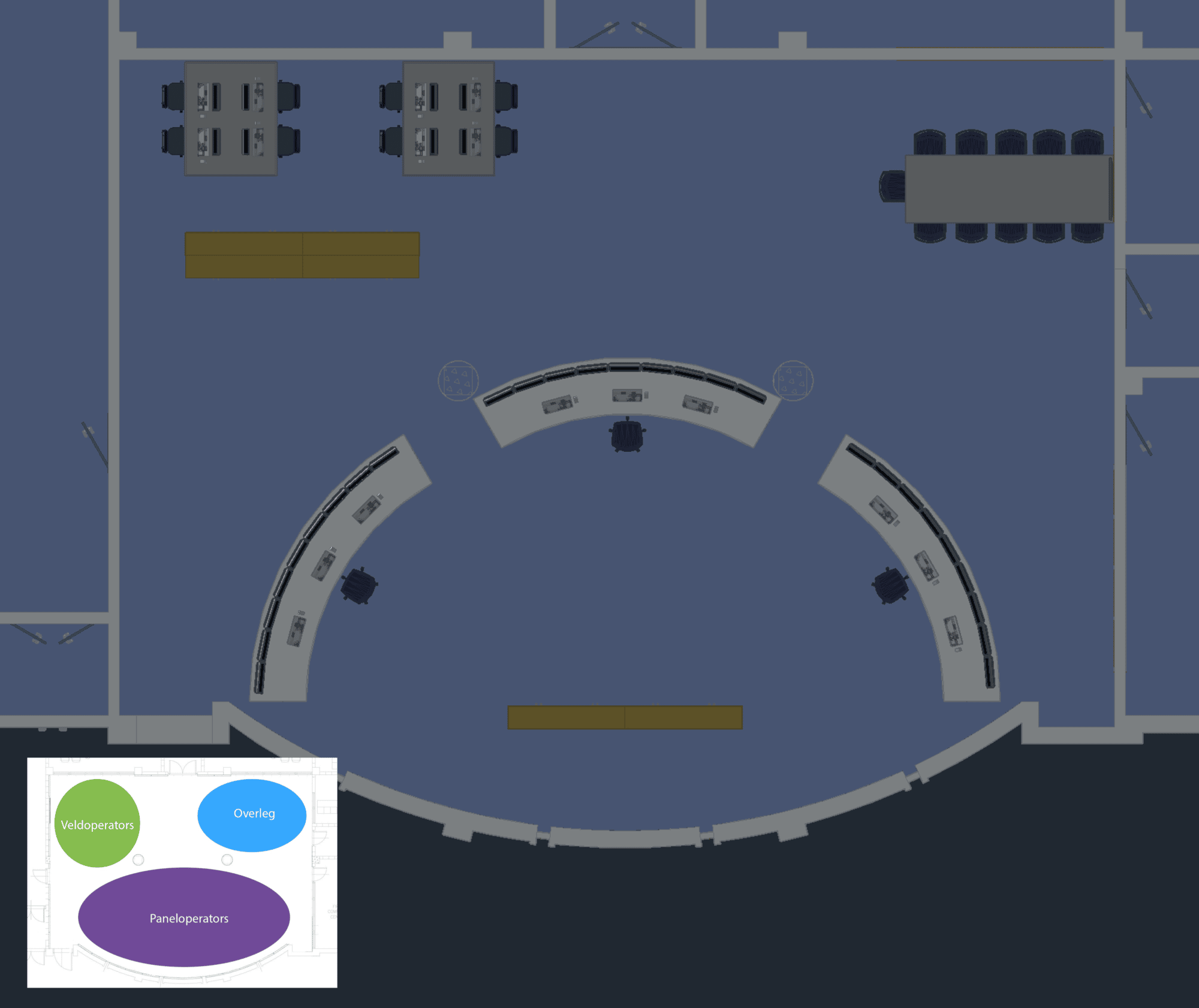

Voor de inrichting van de controlekamer zijn aan de hand van een Programma van Eisen een aantal vlekkenplannen en schetsontwerpen gemaakt waarin diverse inrichtingsmogelijkheden getoond worden. Eén daarvan is uitgewerkt in 3D om, op schetsmatig niveau, een indruk te krijgen van de (on)mogelijkheden. Voor de andere twee onderwerpen zijn de problemen inzichtelijk gemaakt en adviezen en voorstellen gedaan hoe dit aangepakt kan worden.

Operating philosophy
Controlekamer

Operating philosophy - Controlekamer

Om op de werkvloer meer verantwoordelijkheid voor het eindproduct te creëren, wilde een voedingsmiddelenfabriek een nieuwe manier van werken introduceren. Operators zijn nu gewend om verantwoordelijk te zijn voor een klein deel van het proces en hebben geen overzicht over de gehele productielijn. Men doet voor een fragment van het proces werkzaamheden in het veld en in een controlekamer behorende bij een bepaalde sectie. Dit zorgt voor veel loopverkeer en het missen van alarm of waarschuwingen en bovendien wordt er, wanneer er verderop in de productielijn problemen zijn, niet op deze problemen geacteerd in de eerdere secties.

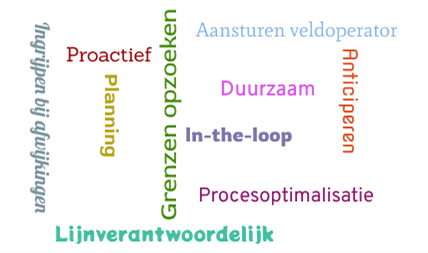

Men wil naar een concept waarbij het veld- en controlekamerwerk gescheiden wordt, waarbij de operators in de controlekamer verantwoordelijkheid hebben over de gehele lijn (of zelfs meerdere lijnen) en de operators in het veld aansturen. Deze ingrijpende verandering was deels op papier gezet en zat deels nog in de hoofden van diverse betrokkenen. Om goede richting te geven aan het veranderingsproces heeft ErgoS voorgesteld om een ‘operating philosophy’ te schrijven: een helder verhaal met de belangrijkste uitgangspunten voor de operatie van de fabriek. Dit document geeft visie en richting en fungeert als basis voor alle toekomstige aanpassingen of veranderingen.

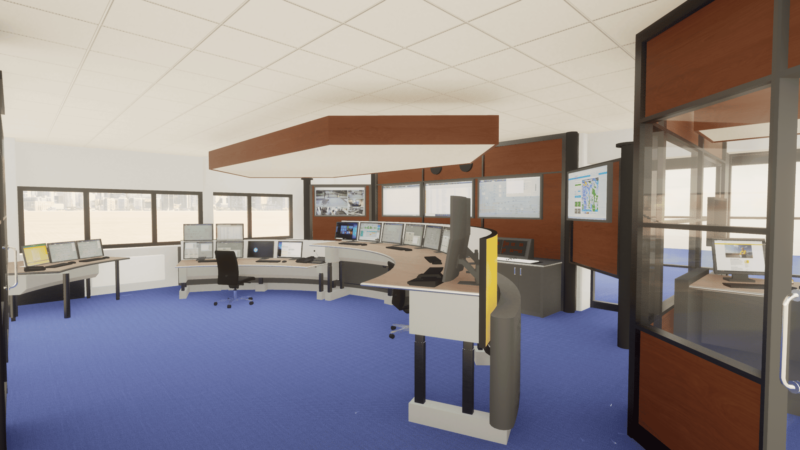

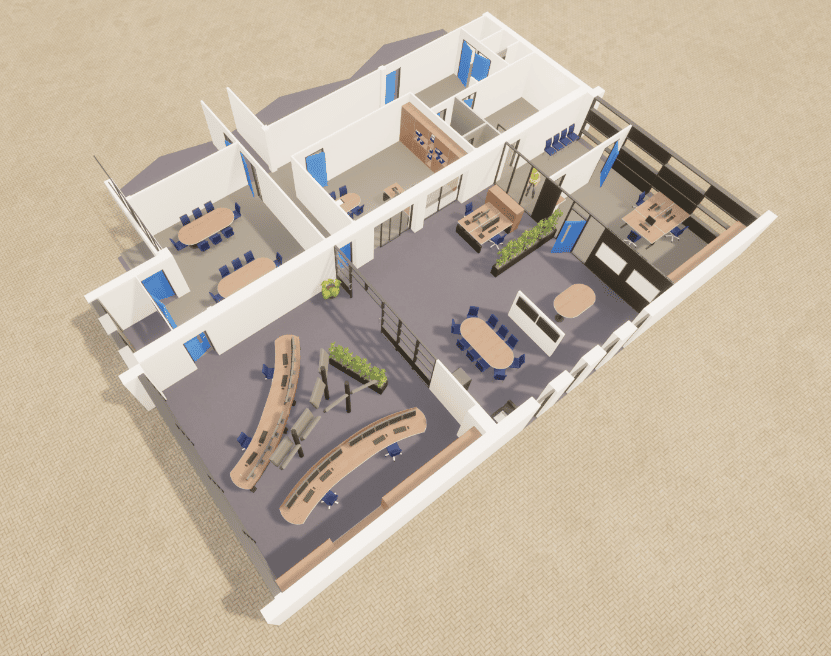

Hierna is door ErgoS, op basis van het opgeleverde document, gewerkt aan de indeling van de controlekamer en met het maken van overzichtsgraphics (level 1) en bediengraphics (level 2). Verschillende systemen zijn met de nieuwe werkwijze bij elkaar gebracht. Eenzelfde manier van bedienen en weergeven is van belang voor een comfortabele en foutloze bediening van de systemen. Door middel van overzichtsgraphics worden de belangrijkste gegevens van de productielijn inzichtelijk gemaakt en zijn op handen zijnde verstoringen tijdig op te merken, zodat er aanpassingen aan het proces gedaan kunnen worden.

Shin Etsu
Renovatie controlekamer

Shin Etsu - Renovatie controlekamer

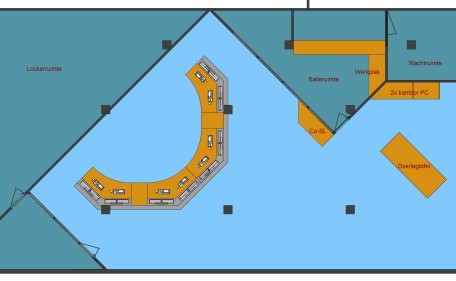

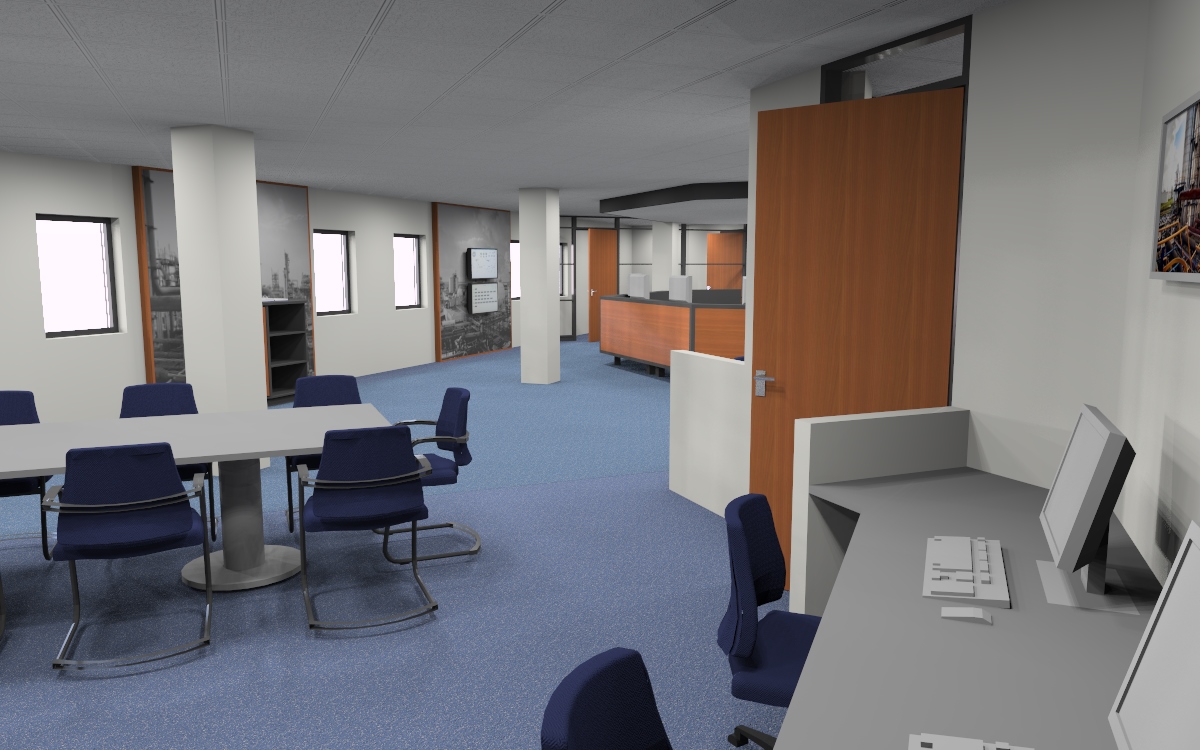

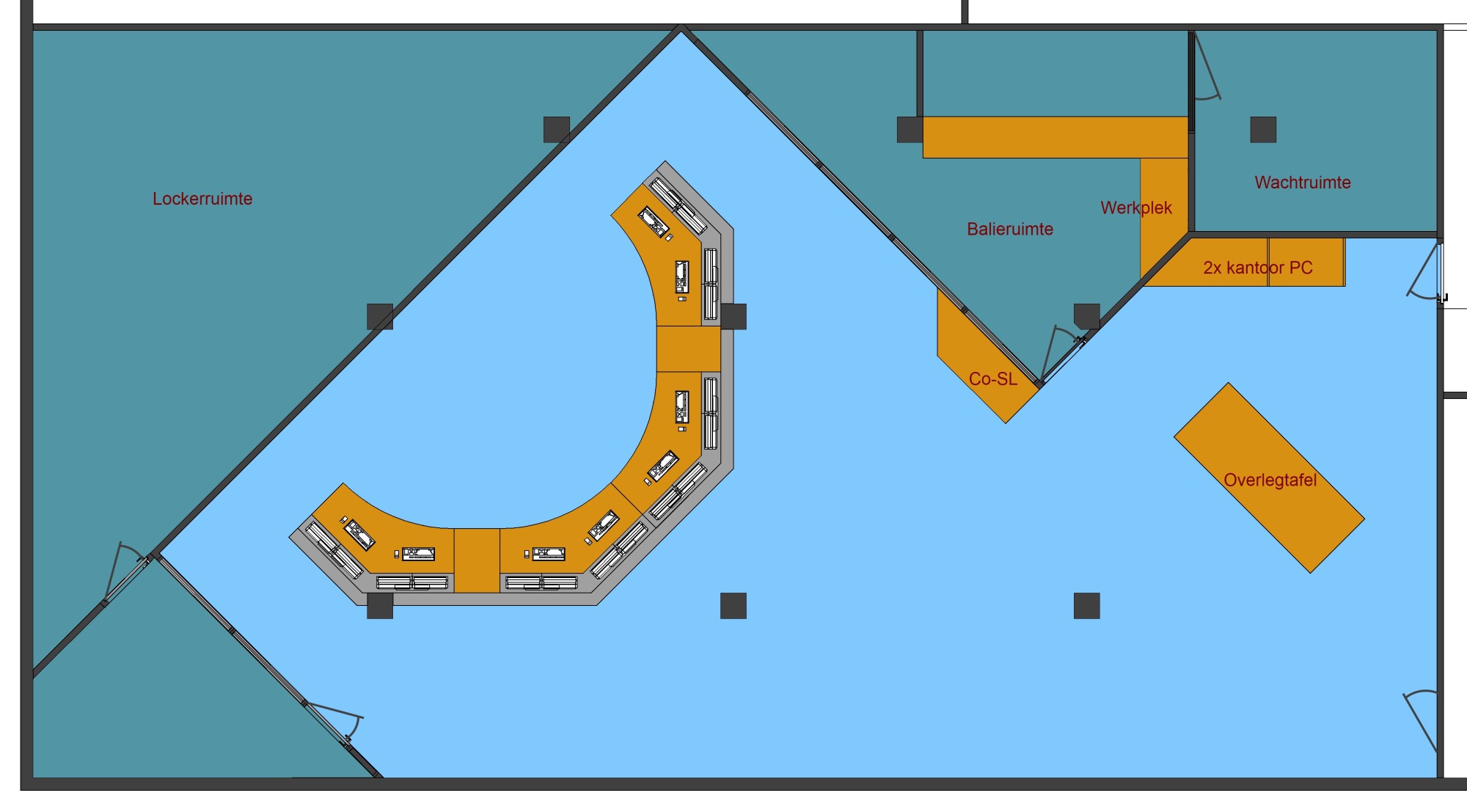

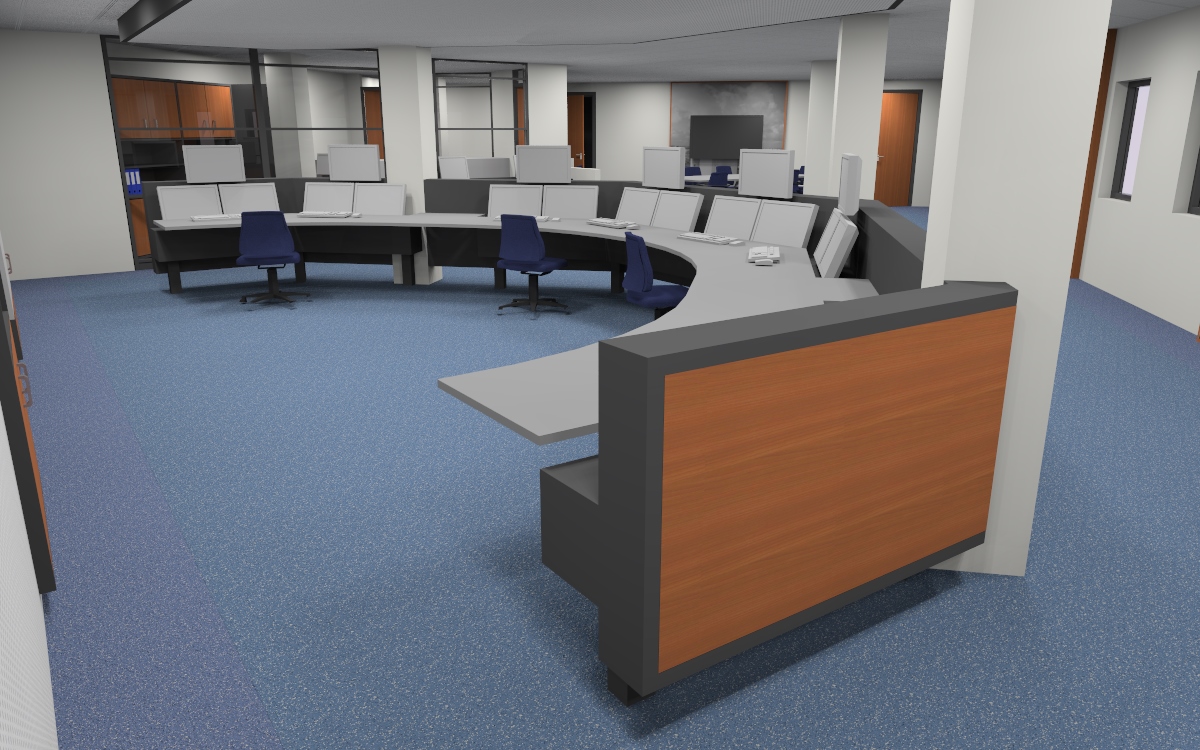

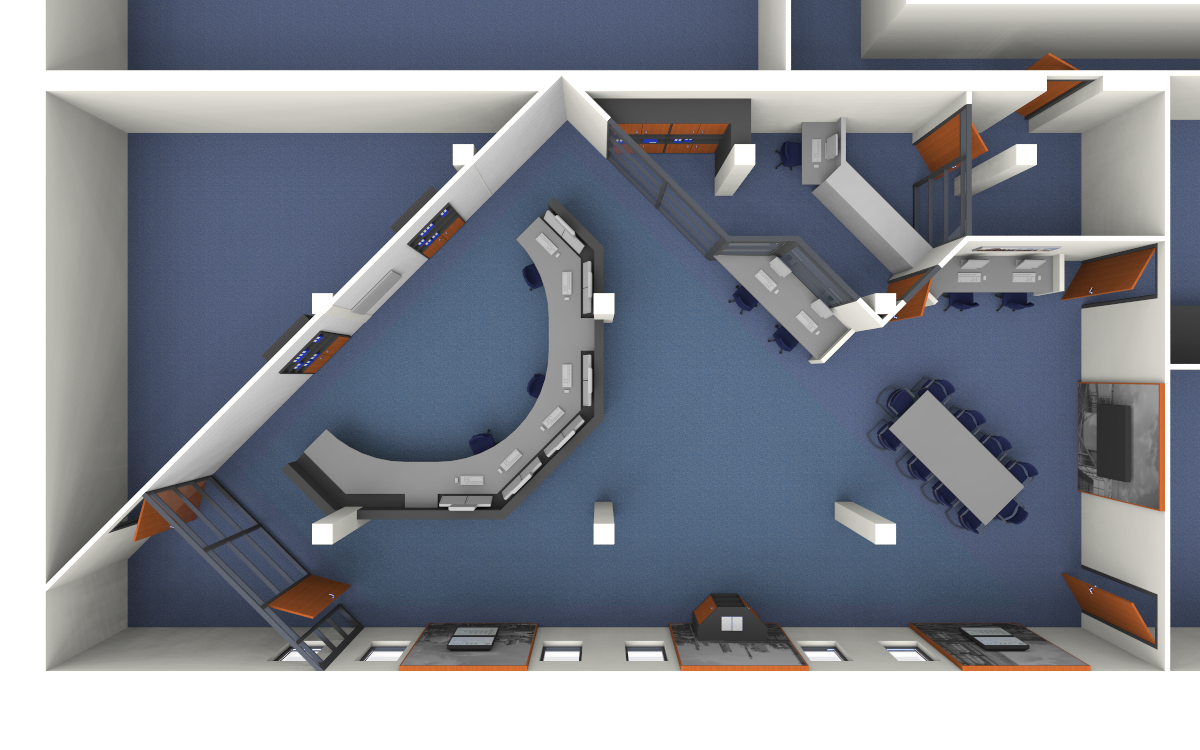

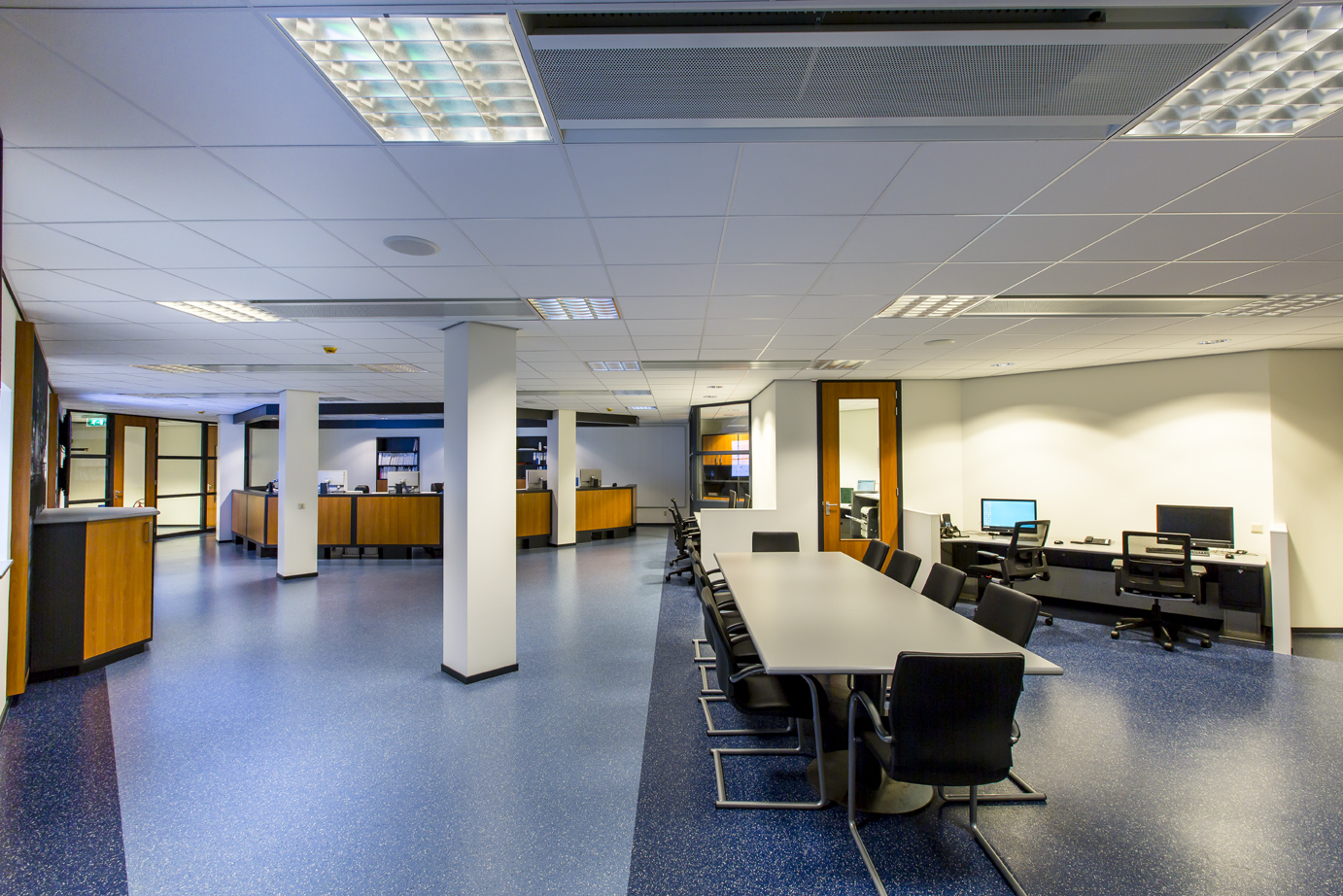

Shin Etsu heeft het controlekamerinterieur en de werkplekken gerenoveerd. Dit bood nieuwe kansen, zoals meer beschikbare ruimte in de controlekamer, maar maakte het ook noodzakelijk om het plafond, de vloer en het ventilatiesysteem te vervangen of aan te passen. ErgoS werd gevraagd om een basisontwerp te ontwikkelen voor de controlekamer en de werkplekken. Het basisontwerp bevatte een functioneel ontwerp van de controlekamer, met schetsen en 3D-tekeningen van de inrichting.

Een onderdeel van de vraagstelling in dit project was of het aantal werkplekken en operators in de controlekamer geschikt was voor de taken en de controlekamer indeling. Het antwoord op deze vraag is meegenomen in het nieuwe ontwerp.

Gasunie transportcentrum
Commandocentrum

Gasunie transportcentrum - Commandocentrum

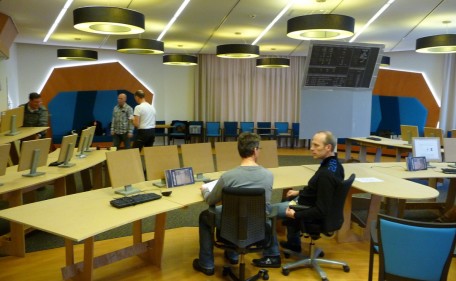

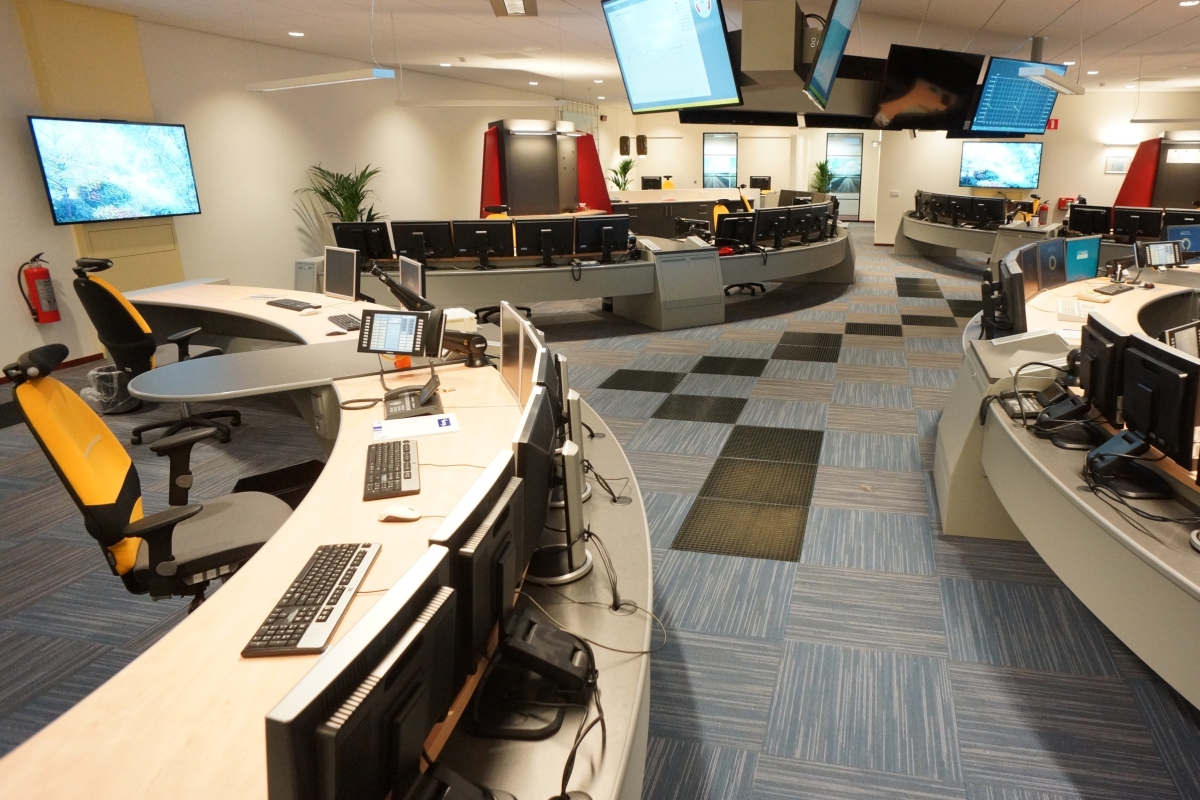

Gasstromen, binnen en buiten Nederland, worden aangestuurd vanuit Gasunie Command Centre. In 1992 ontwierp ErgoS voor het eerst de inrichting van het Gasunie Command Centre. Twintig jaar later werd ErgoS opnieuw ingeschakeld voor de renovatie, met de benodigde aanpassingen voor de huidige en toekomstige werkwijze. Dit project is wederom uitgevoerd en nauwe samenwerking met een groep eindgebruikers.

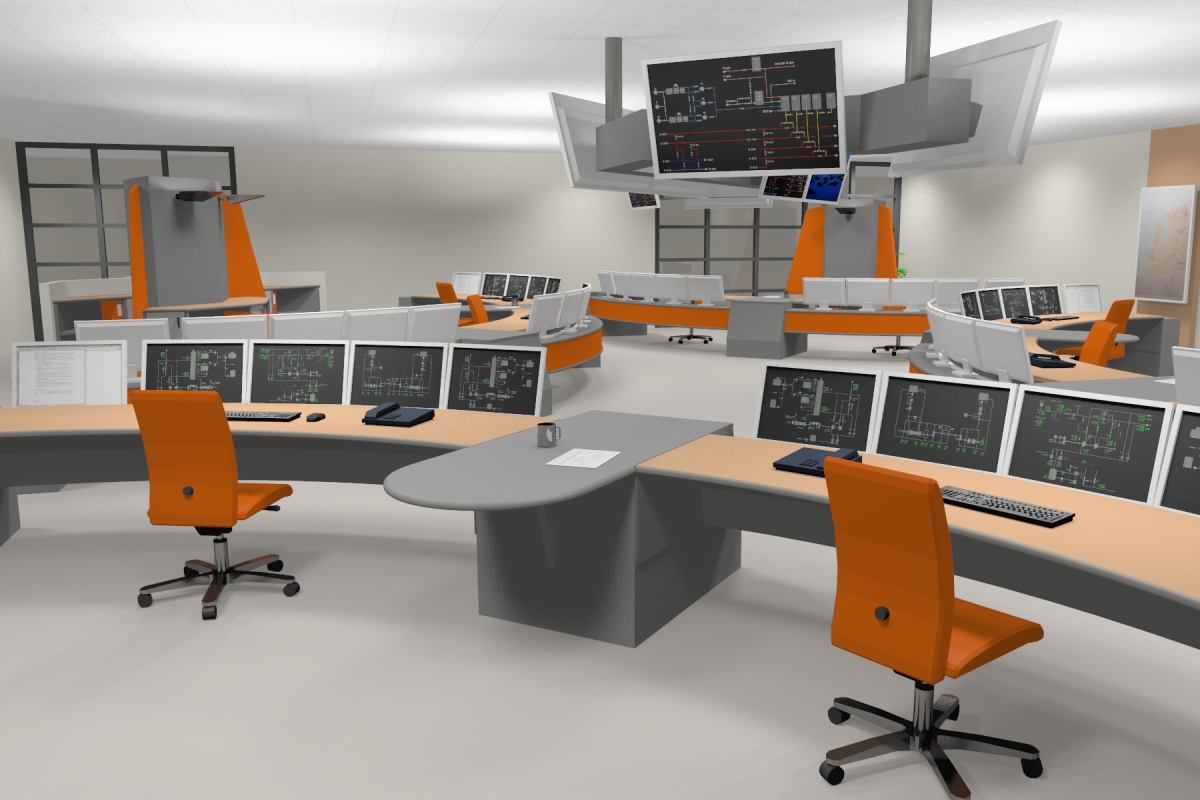

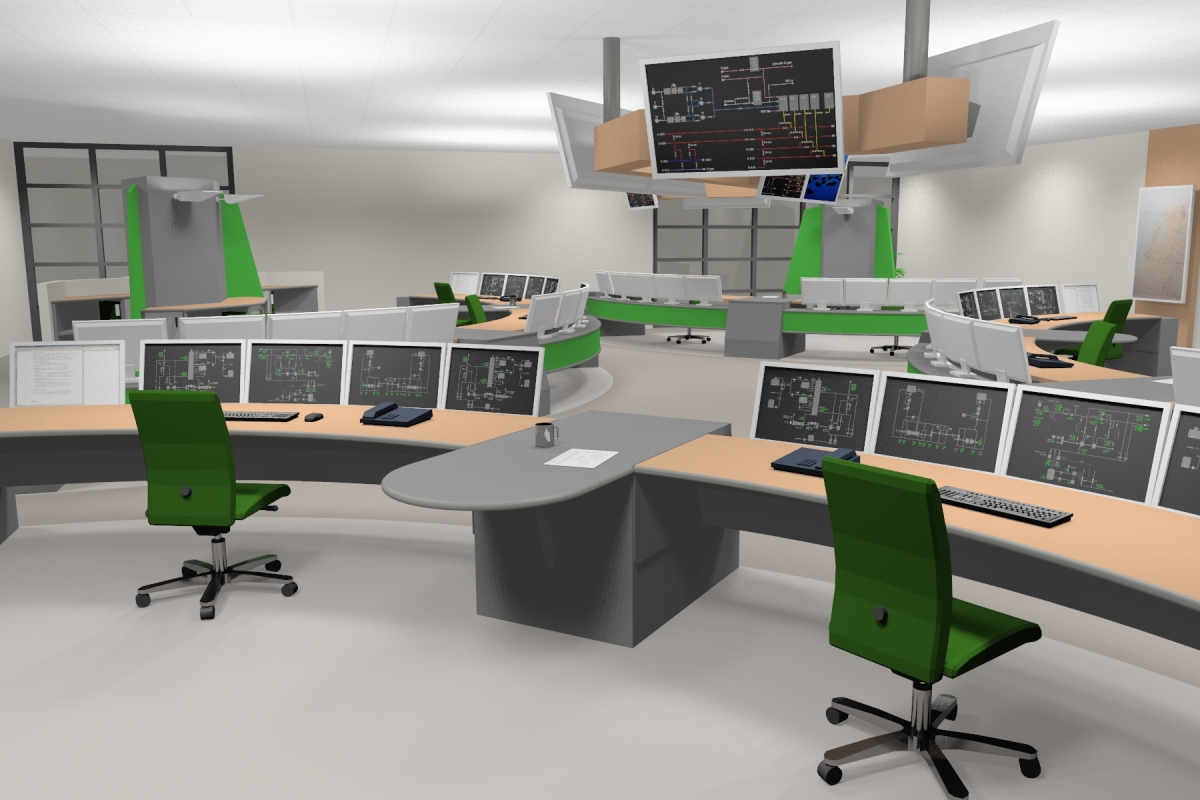

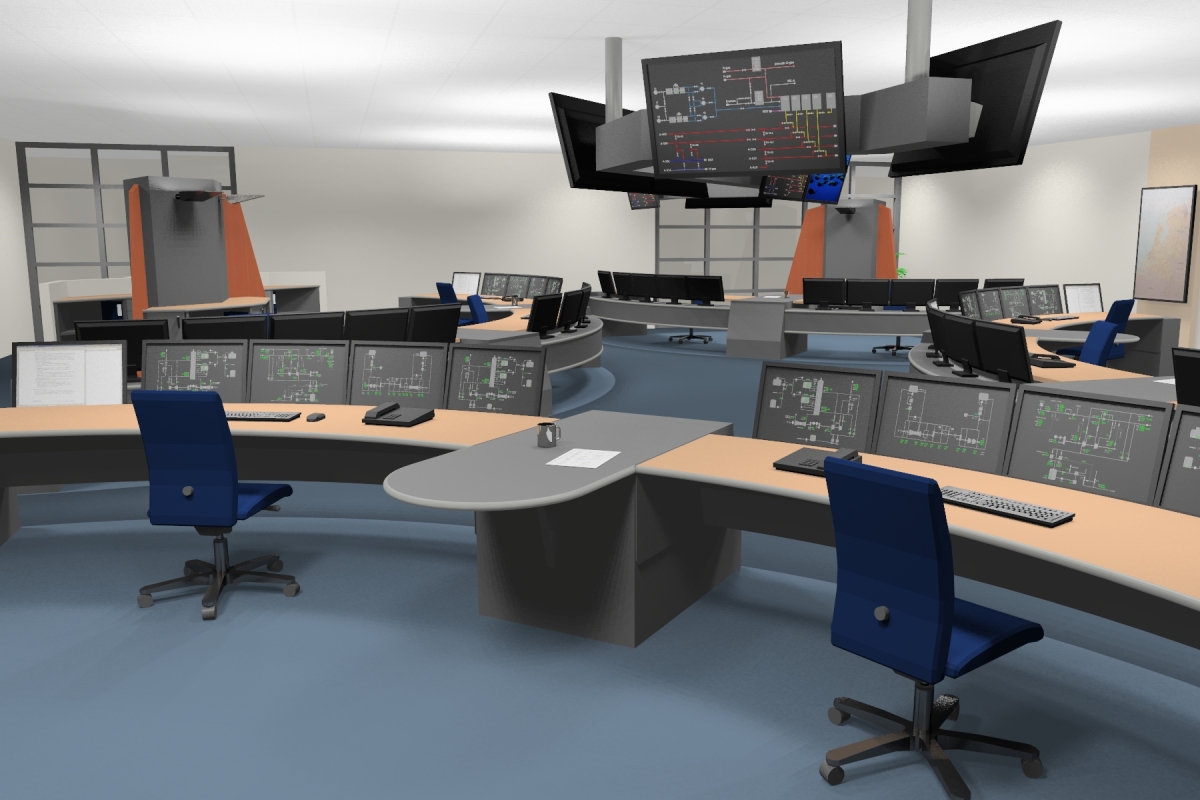

De afbeeldingen tonen enkele opmerkelijke details: in het midden van de kamer staat een constructie met overzichtsschermen. De schermen zijn dusdanig gemonteerd dat oogcontact tussen coördinatoren mogelijk is, zowel vanuit een zittende positie als vanuit een staande positie. De console zelf bestaat uit vaste gemonteerde tafelpoten, met een in hoogte verstelbaar tafelblad. Het ontwerp van de werkplekken zorgt voor een maximale beenruimte voor de gebruikers. Een bijkomend resultaat van het ontwerp is de open ruimte, ondanks de grote afmetingen van de werkplekken. Tot slot laten de foto’s zien hoe een grote verscheidenheid aan ontwerpkeuzes kan worden gevisualiseerd in een 3D model.

Momenteel is ErgoS betrokken bij de ontwikkeling van de HMI voor een nieuw proces controle platform.

AkzoNobel-Essent
Controlekamer energiecentrale

AkzoNobel-Essent  - Controlekamer energiecentrale

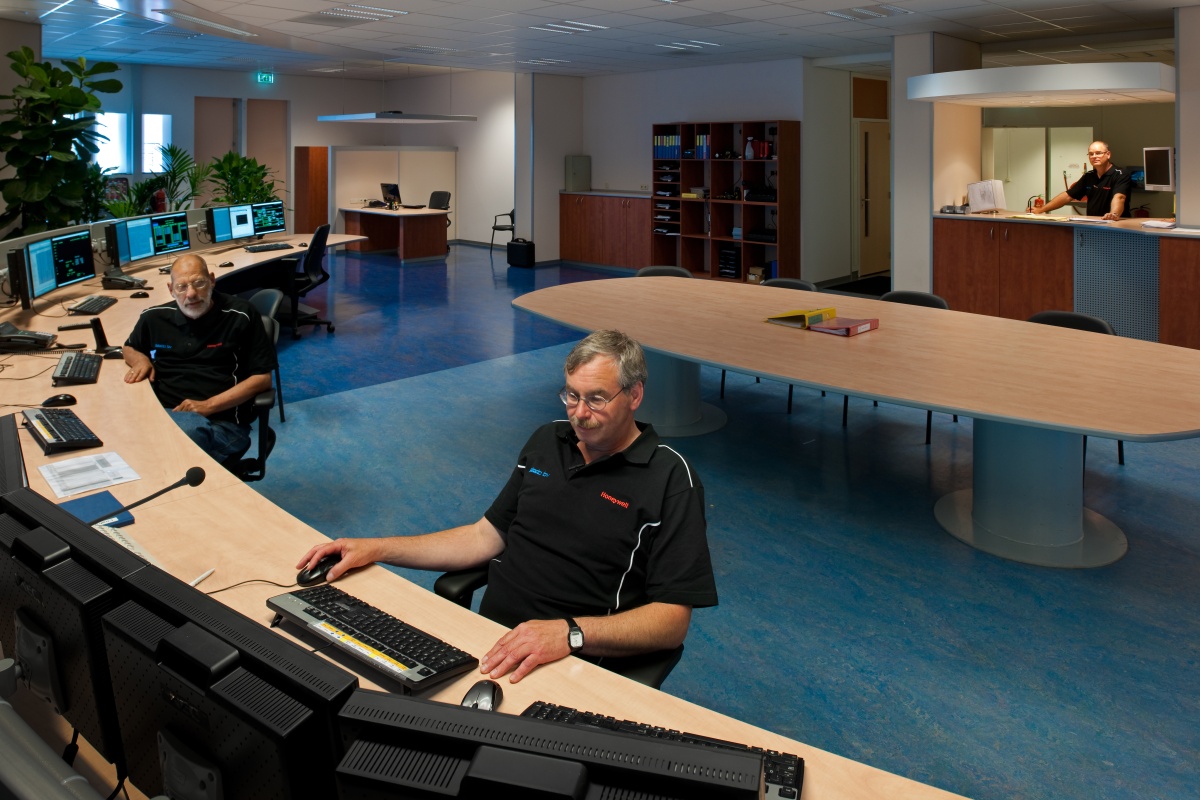

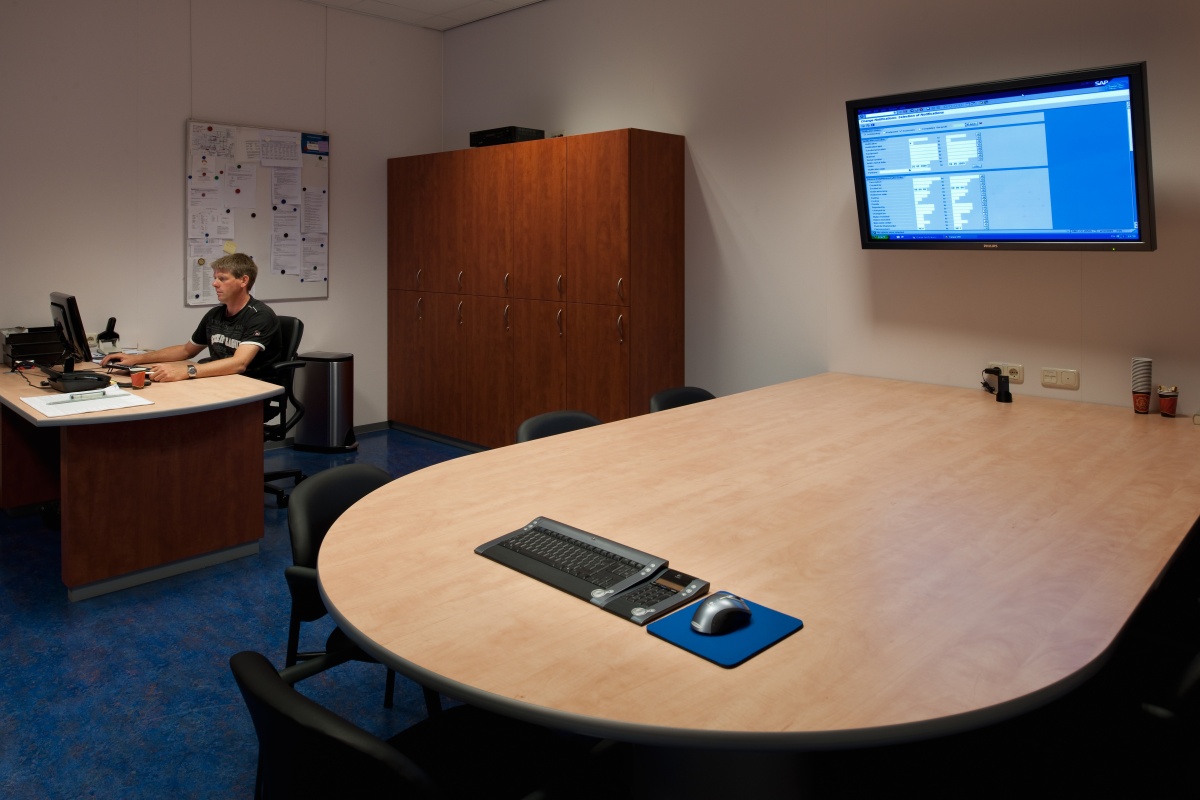

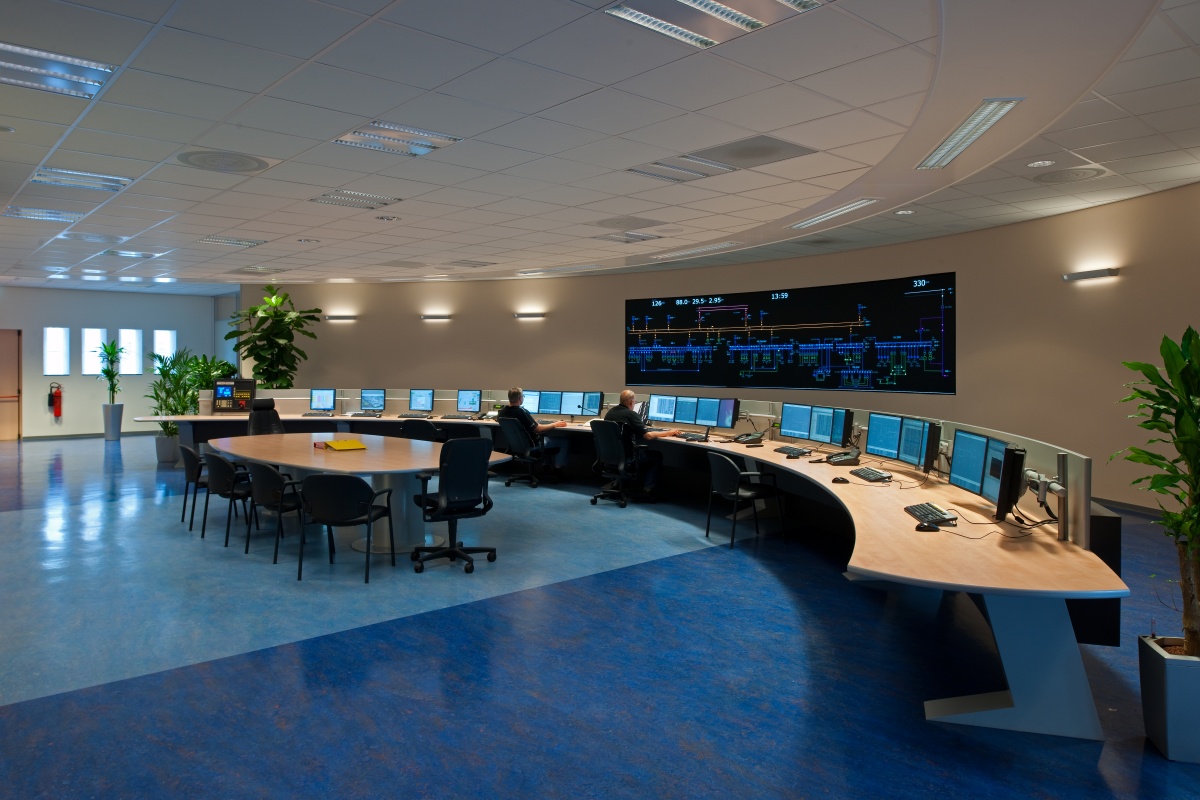

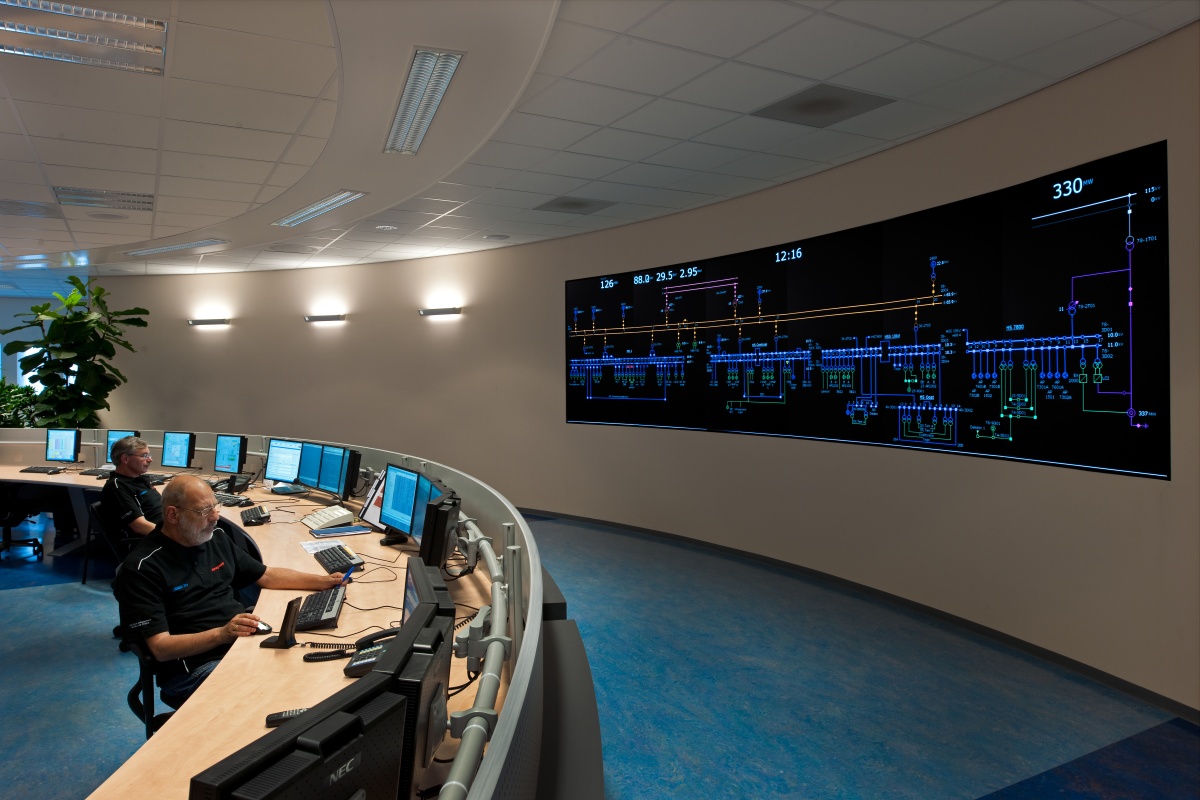

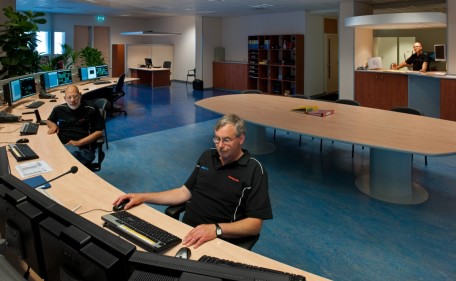

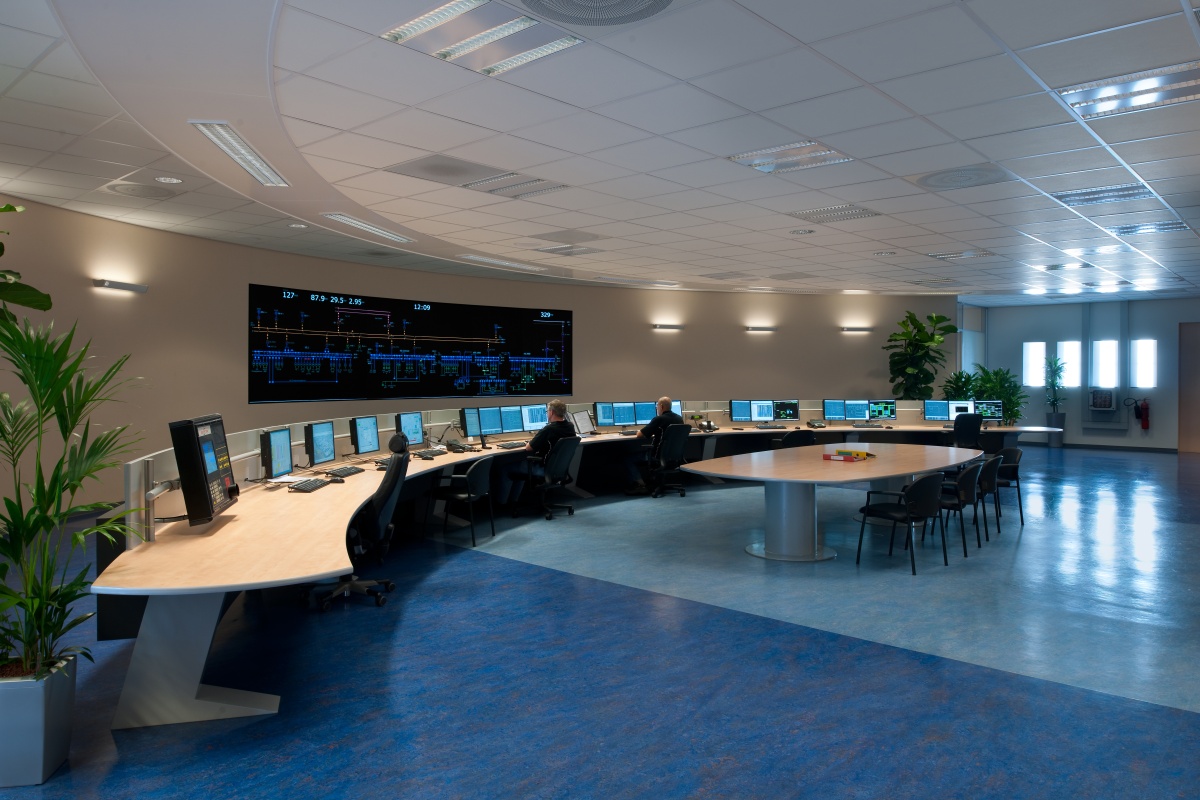

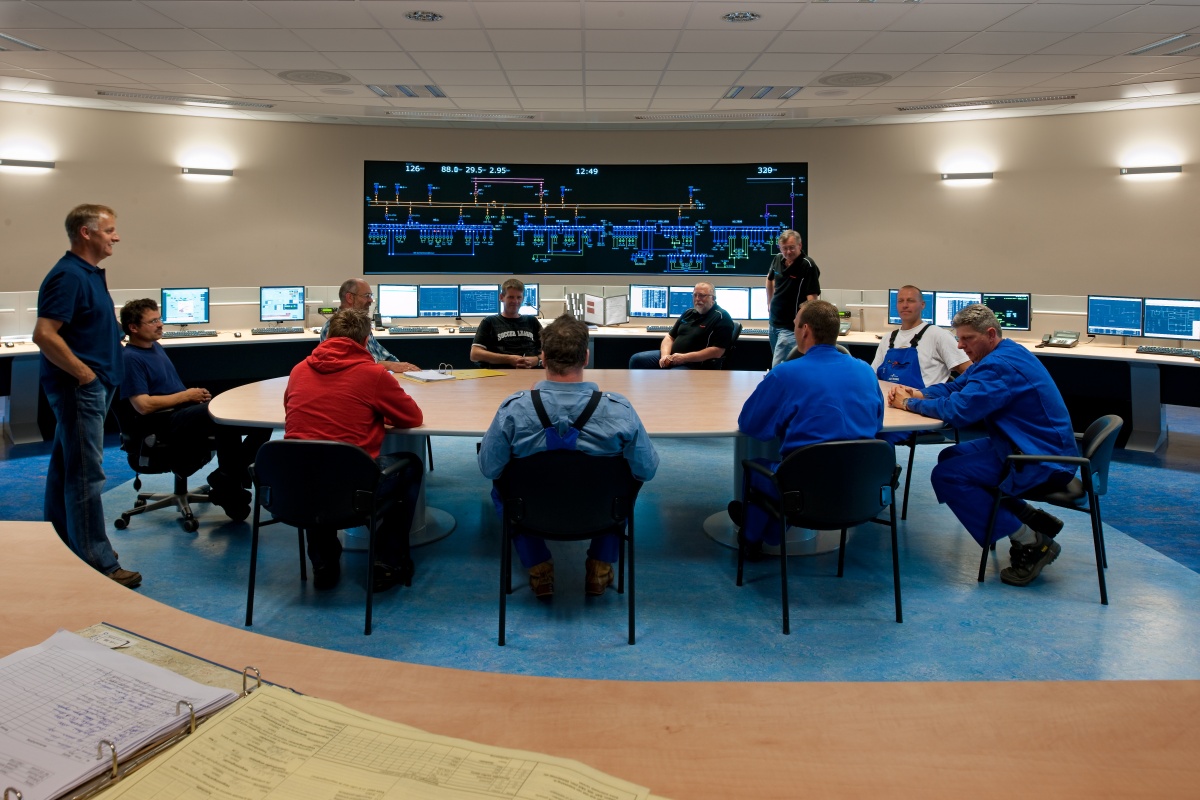

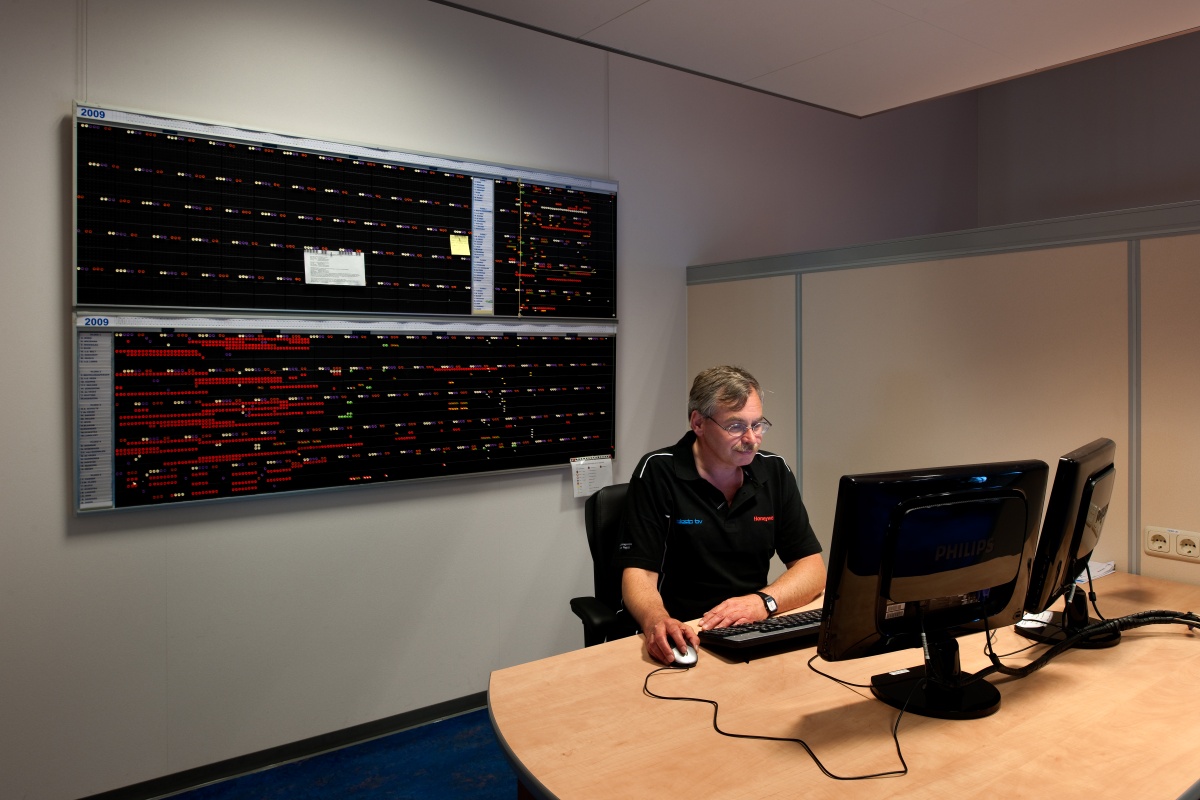

Het toezicht en de begeleiding van de Delesto energiecentrale vindt plaats vanuit de controlekamer van AkzoNobel-Essent. In nauwe samenwerking met de eindgebruikers heeft ErgoS een nieuw ontwerp voor deze controlekamer, de operatorwerkplekken, het nieuwe meubilair en het plafond gemaakt. Op basis van 3D-tekeningen en een houten mock-up (levensgroot prototype) hebben we een functioneel en royaal resultaat gerealiseerd.

Gas de France Suez
On-shore controle centrum voor Off shore productie

Gas de France Suez - On-shore controle centrum voor Off shore productie

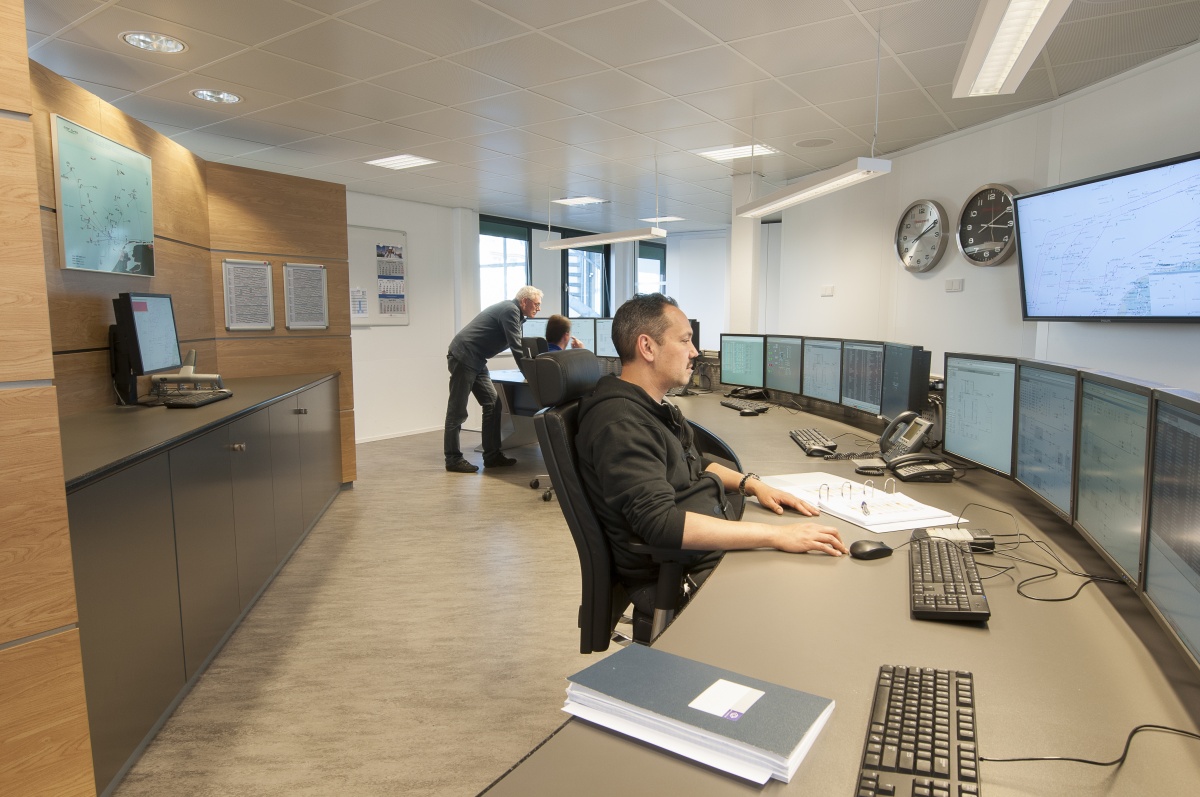

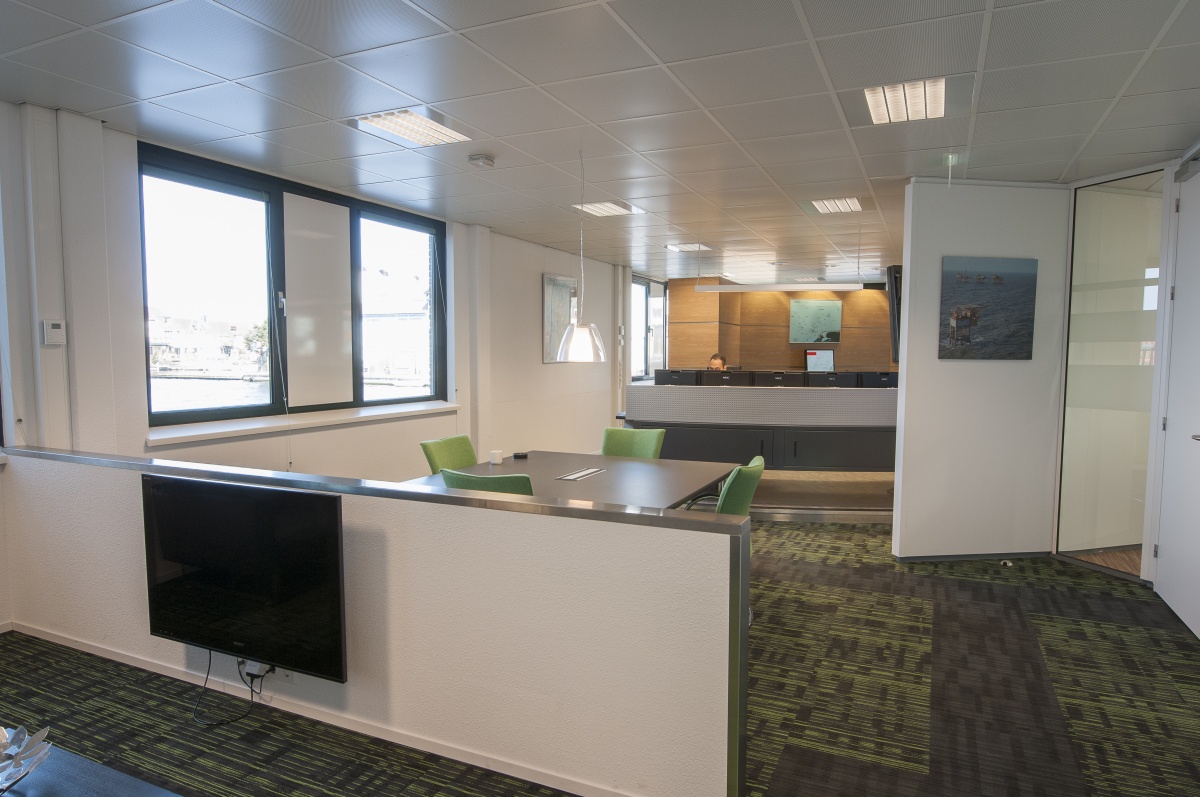

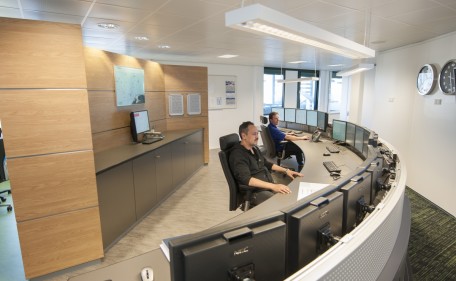

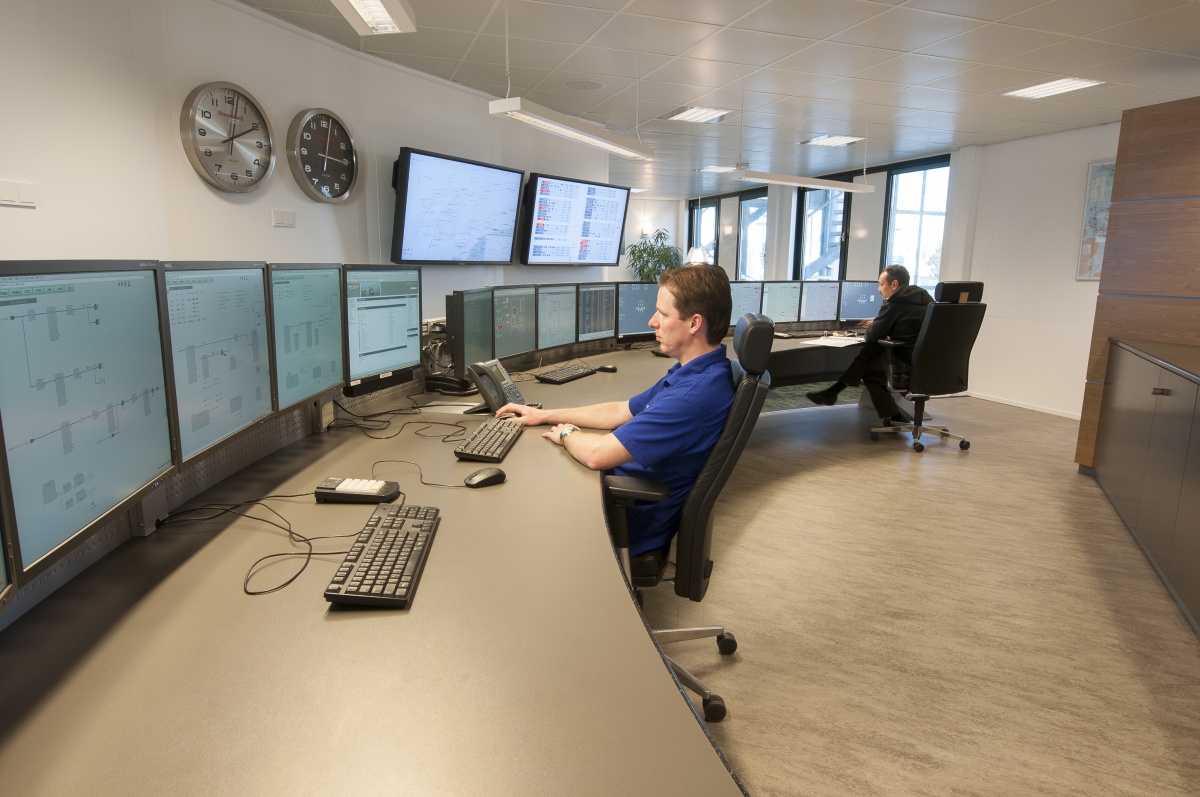

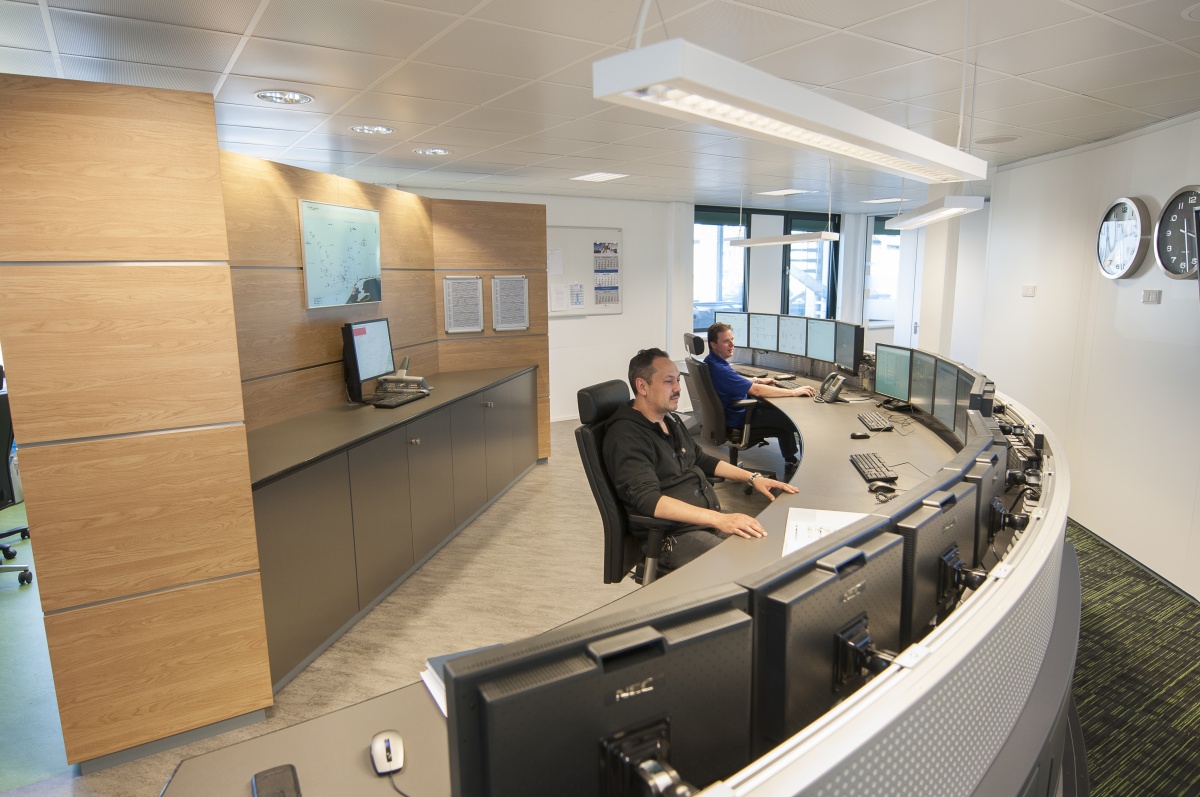

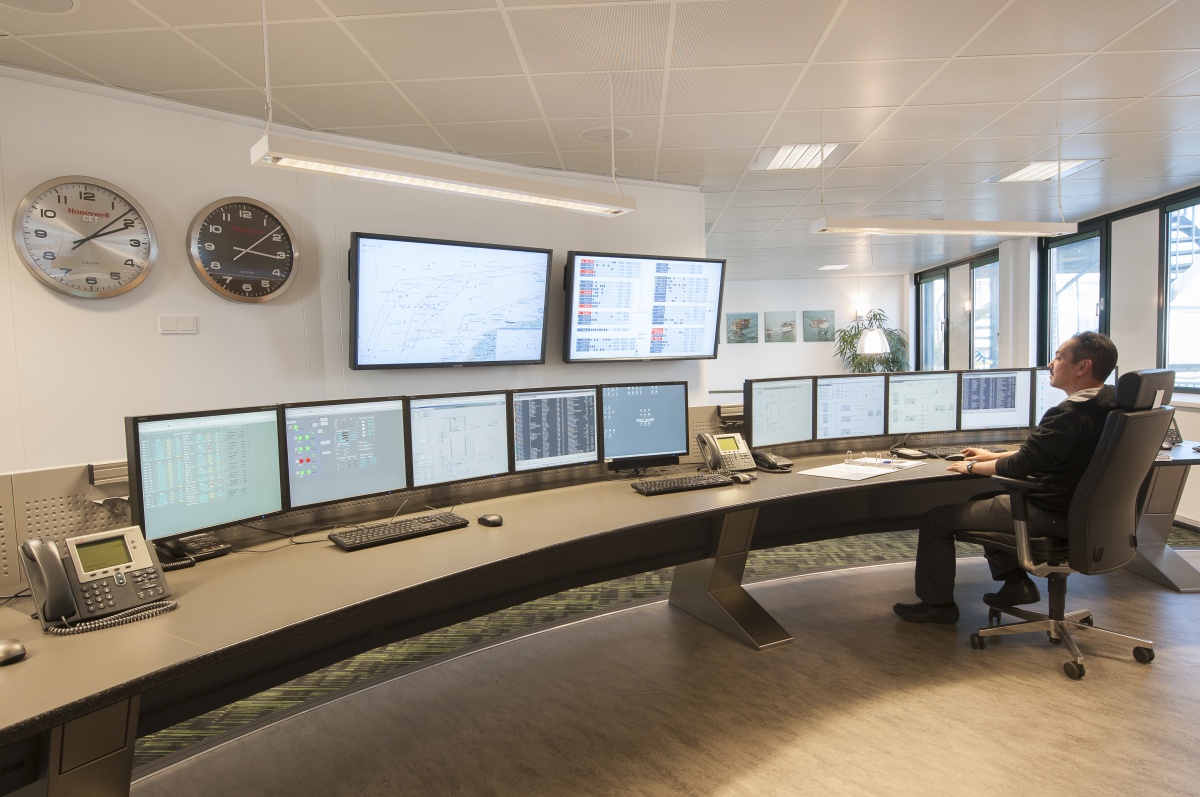

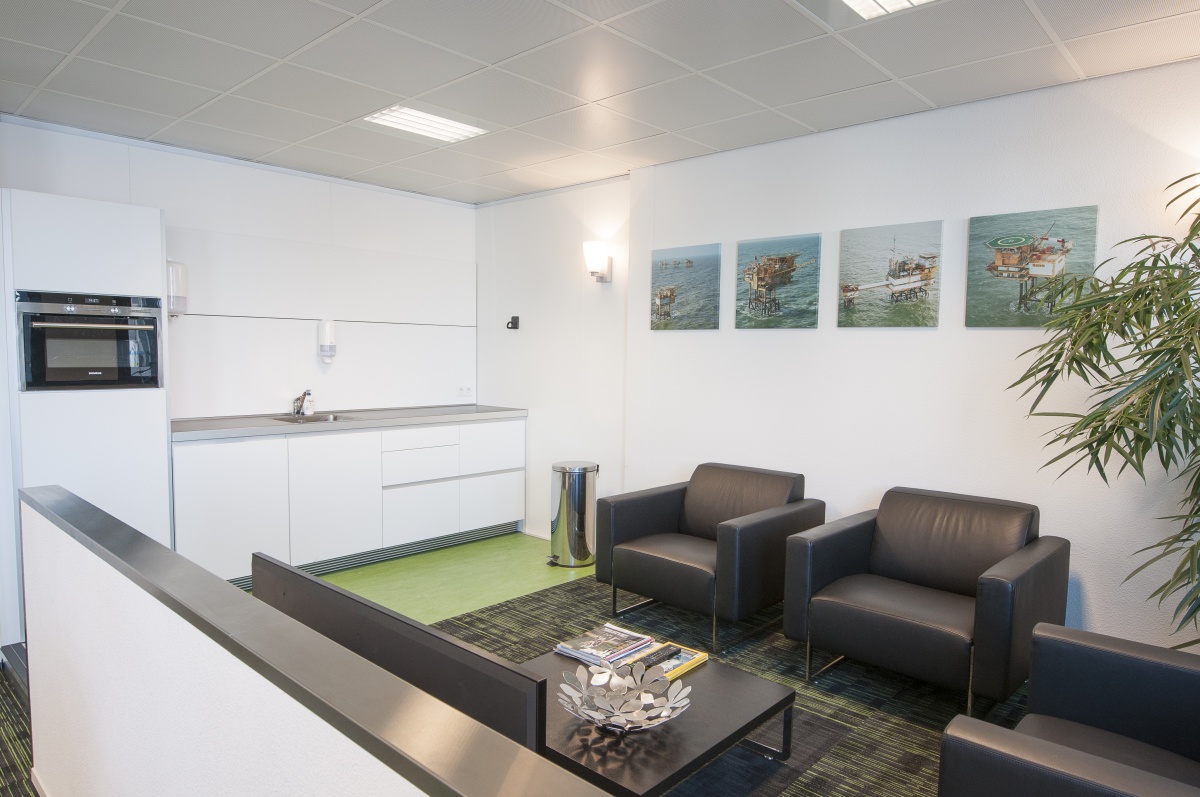

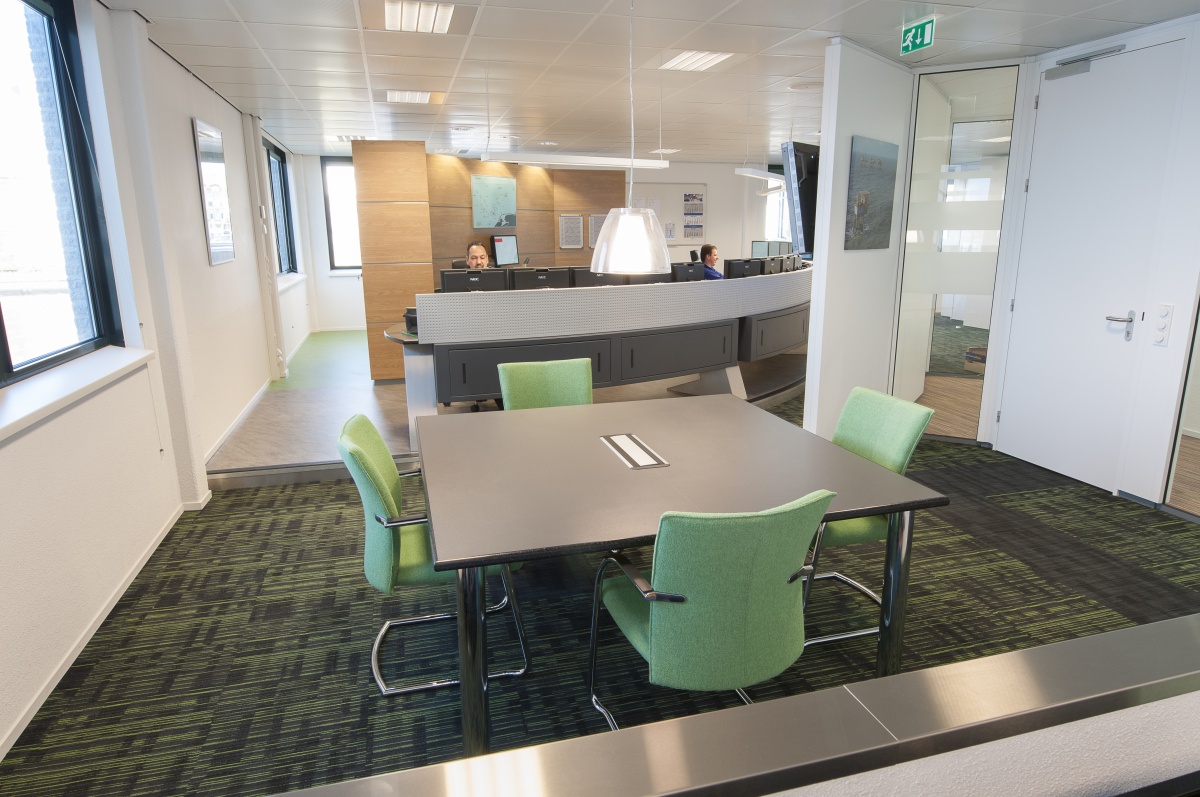

Vanuit de controlekamer van Gas de France Seuz bedienen twee of drie operators 42 verschillende gasproductielocaties in de Noordzee. Het aantal schermen dat gebruikt wordt door één operator is gelimiteerd tot 4-5, door fysieke en cognitieve menselijke eigenschappen. Om die reden is er veel inspanning besteed aan het ontwerpen van een nieuwe set bedieningsplaatjes, met een compacte procesinformatiepresentatie. Daarnaast heeft ErgoS het ontwerp gemaakt voor de inrichting van de controlekamer, de werkplekken en de verlichting. De styling en het detailleerde ontwerp zijn uitgevoerd door Braaksma & Roos Architects.

ARN
Controlekamer afvalverwerkingsindustrie en kraancabine

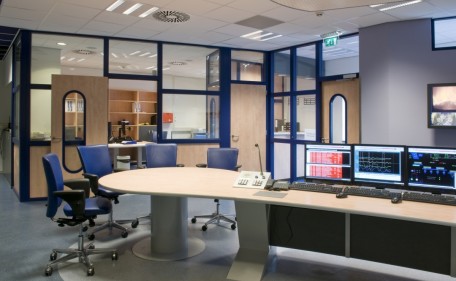

ARN - Controlekamer afvalverwerkingsindustrie en kraancabine

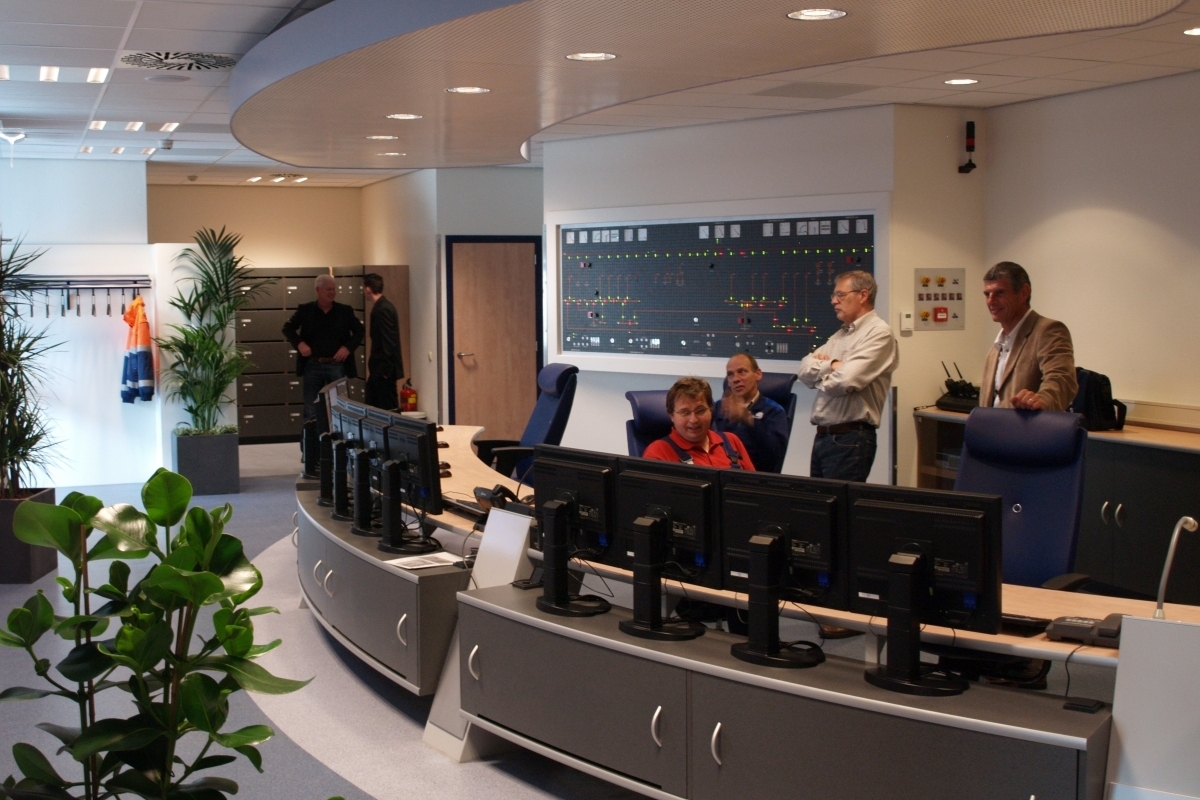

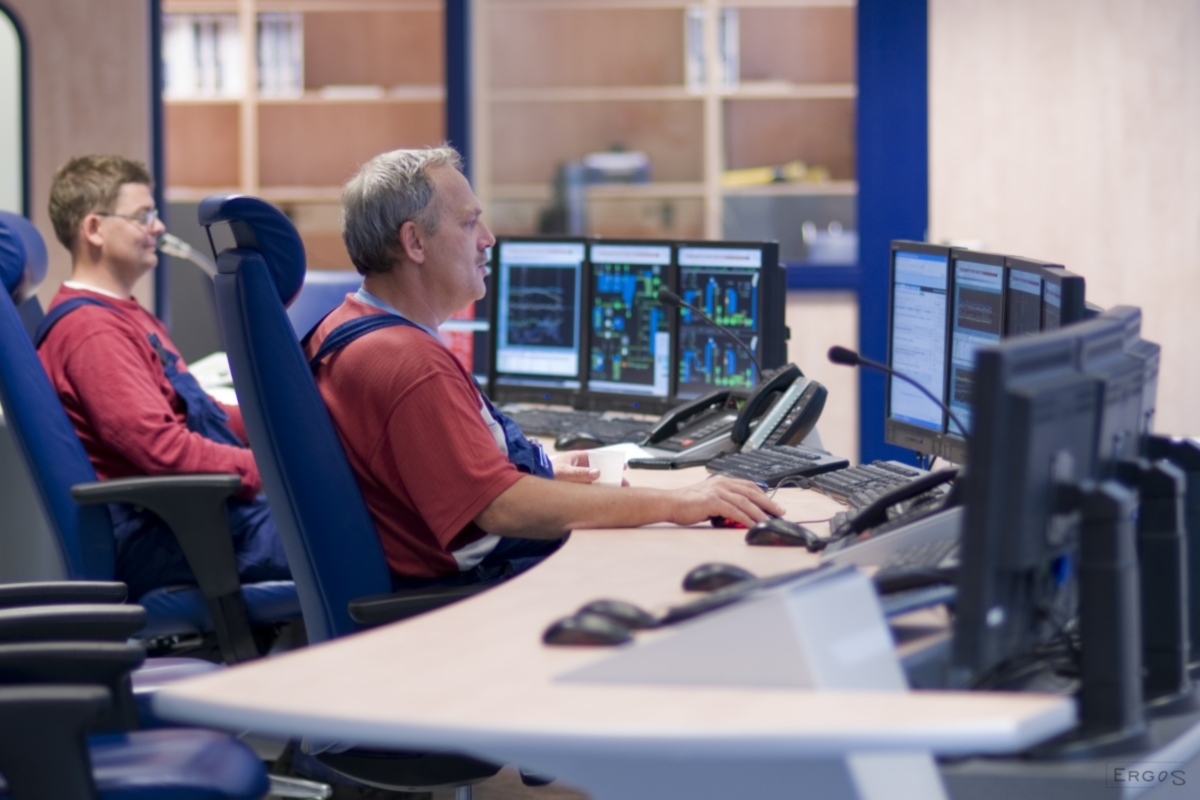

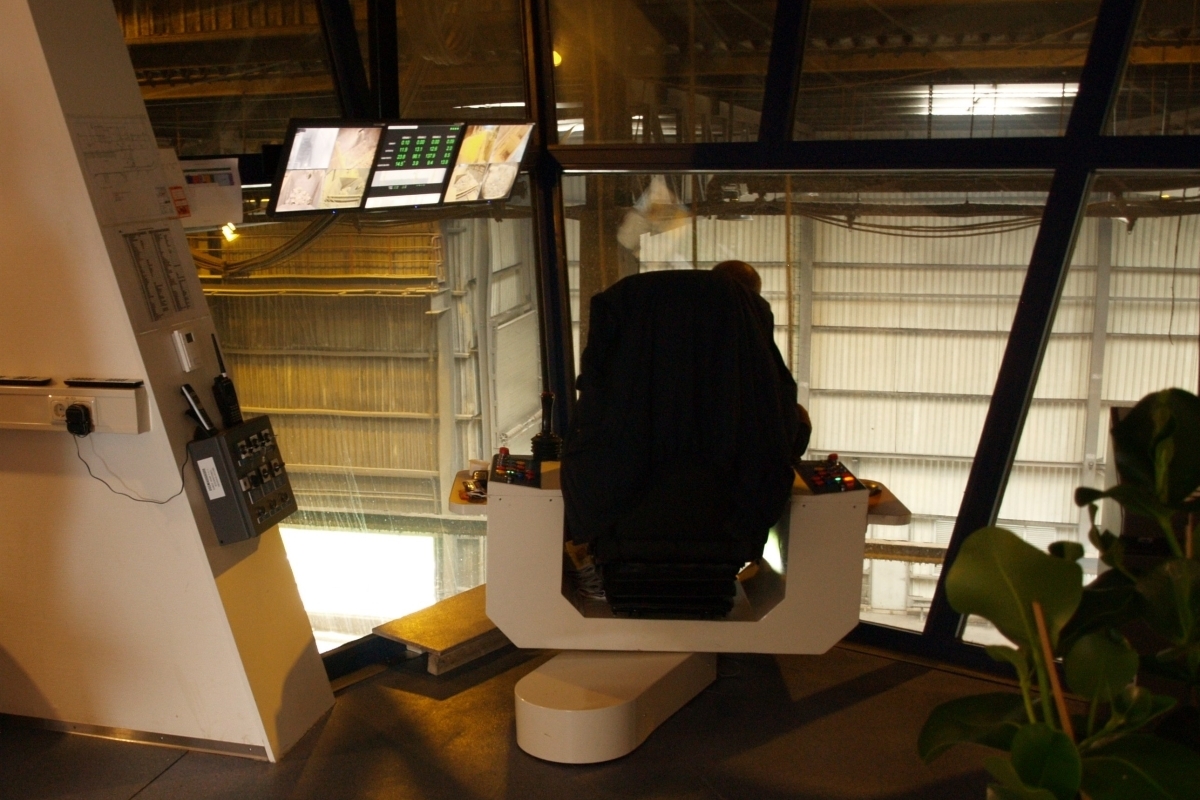

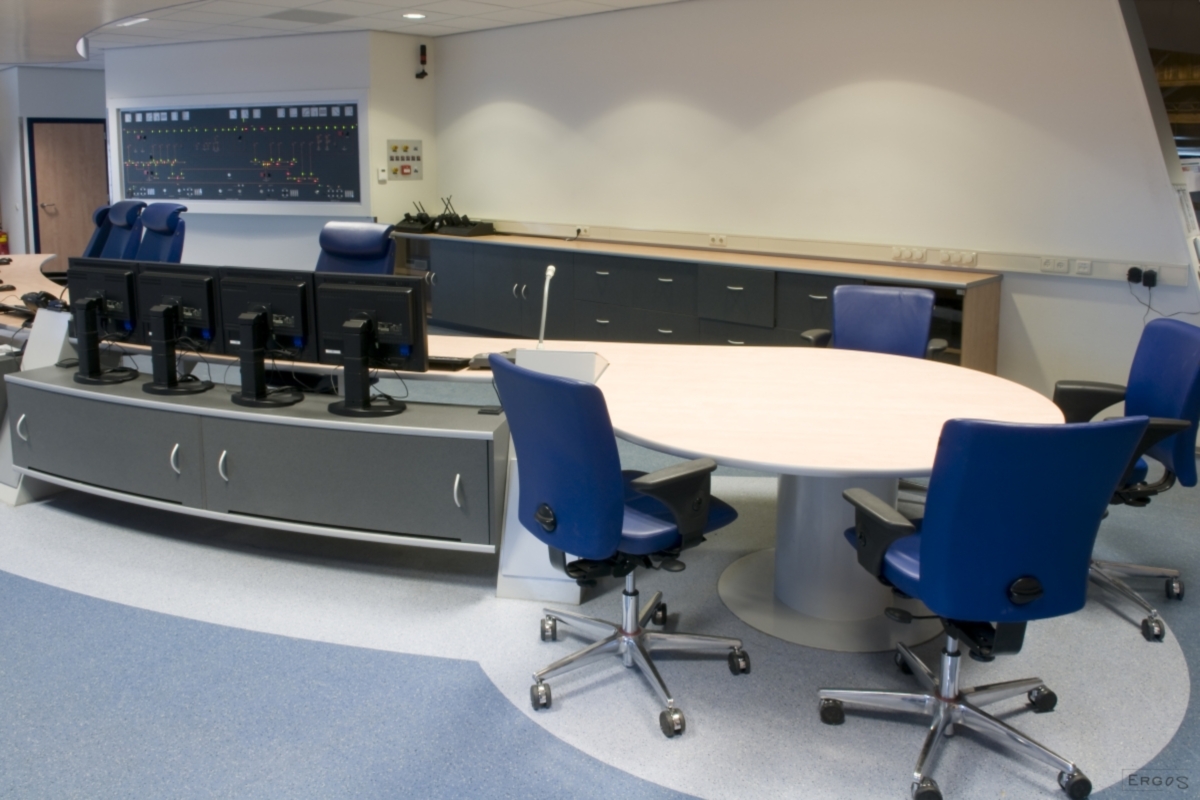

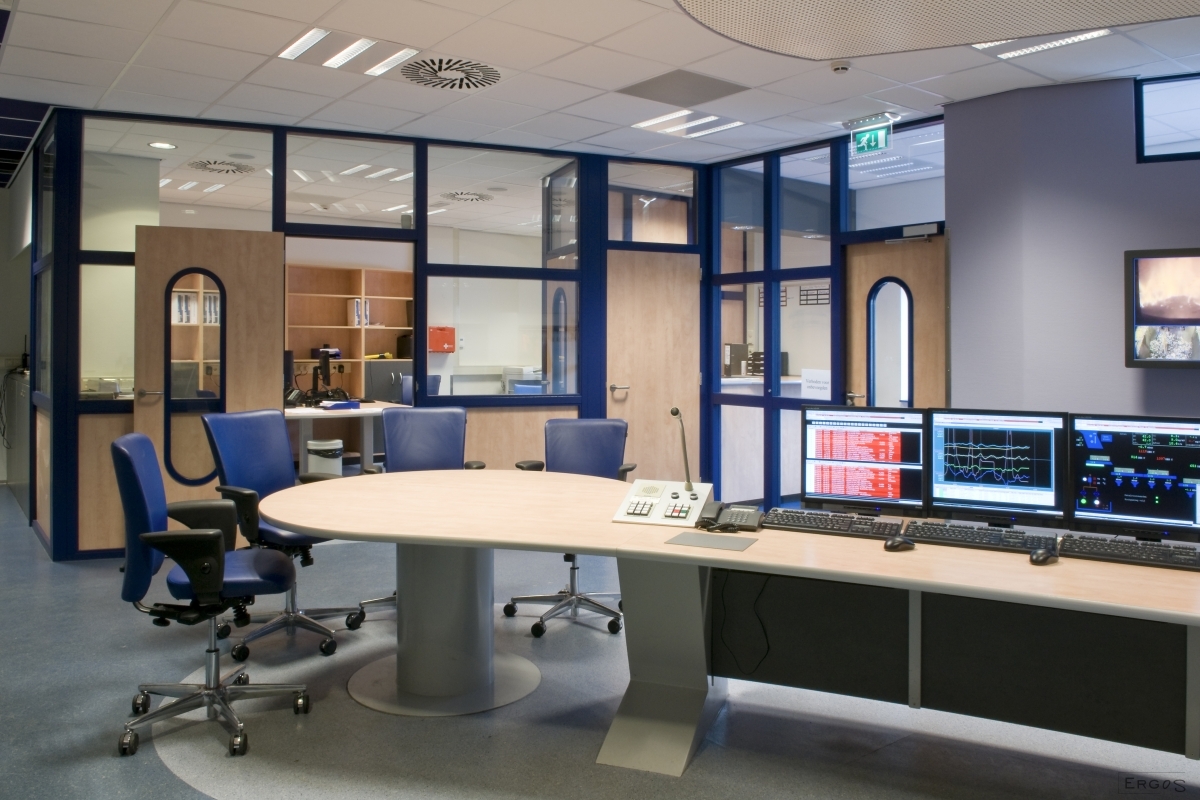

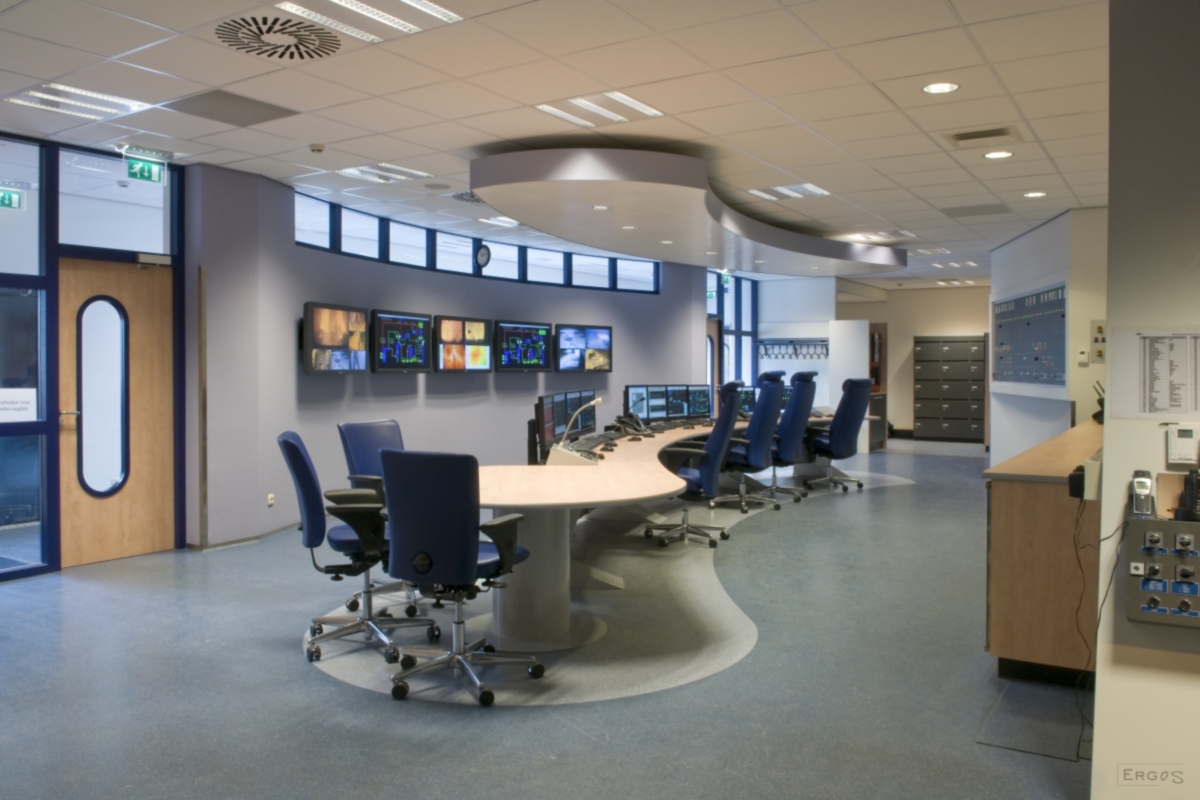

In dit project zijn twee geïsoleerde 24 uurs werkplekken omgezet naar een speciaal ingerichte werkplek, waarbij de controlekamer en de kraancabine zijn gecombineerd in dezelfde ruimte.

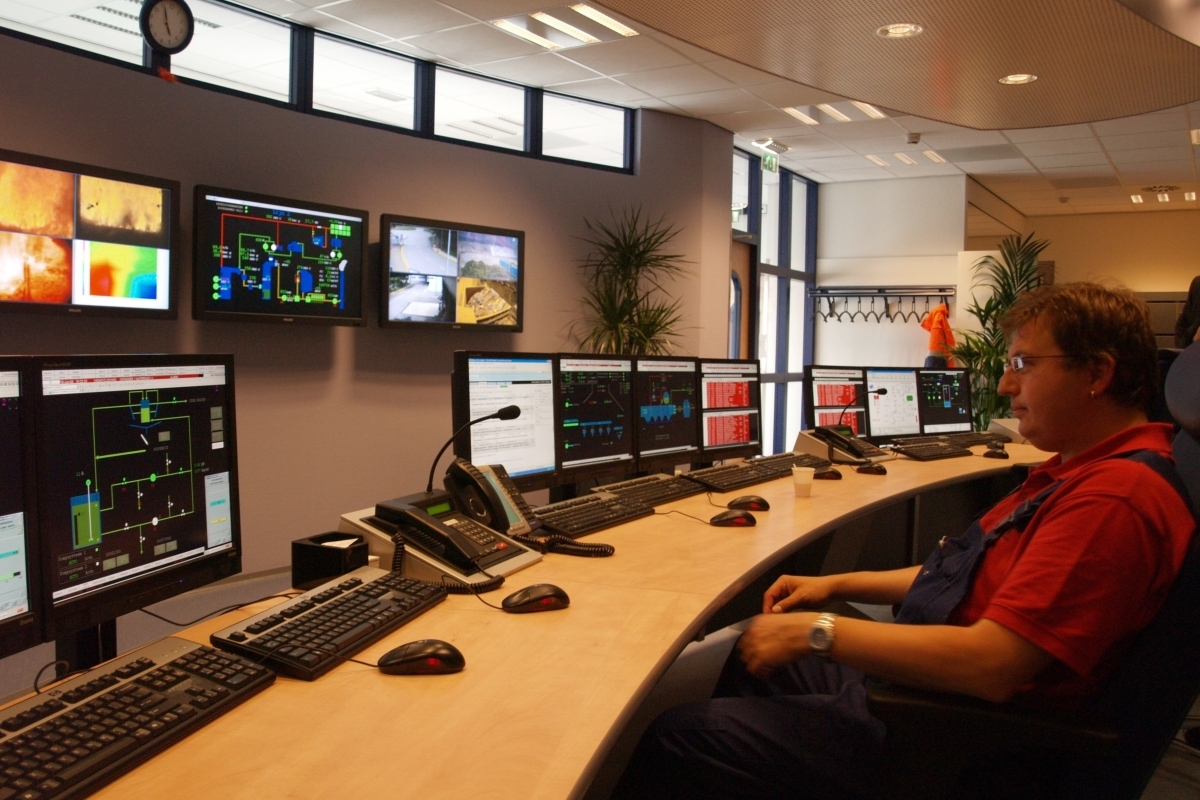

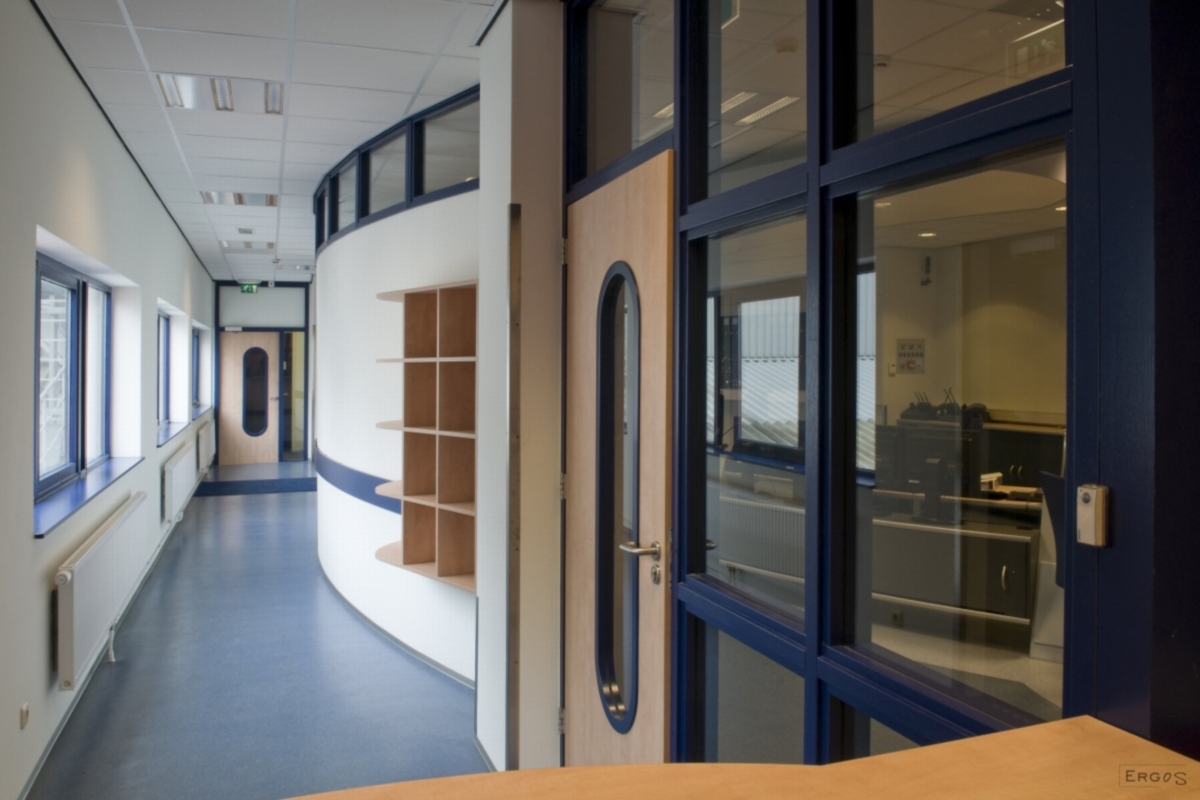

Een opvallend detail is de gebogen muur met de overzichtsschermen. Te ramen zorgen voor de inlaat van voldoende daglicht, zonder dat de zichtbaarheid van de informatie op de schermen verminderd. De gebogen muur en het bijbehorende vloerpatroon compenseren de uitgerekte uiterlijk van de kamer op een effectieve manier.

Ivar Aasen
Det Norske

Ivar Aasen - Det Norske

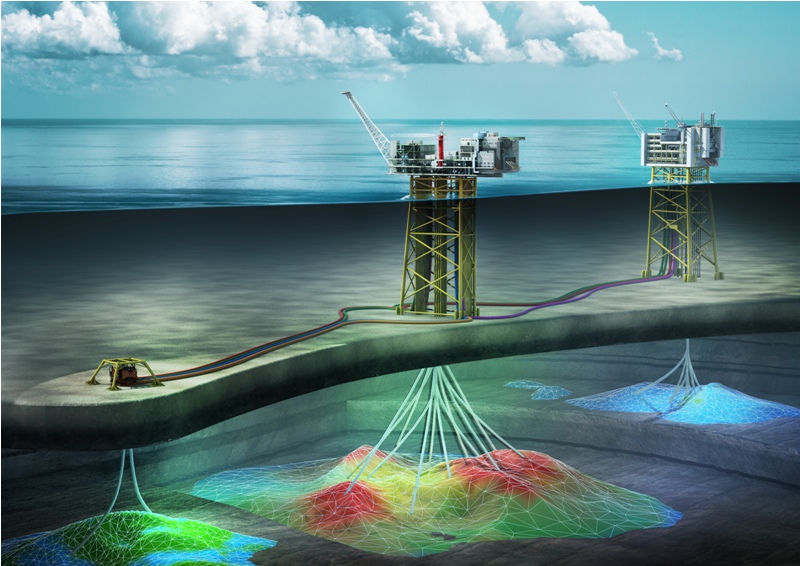

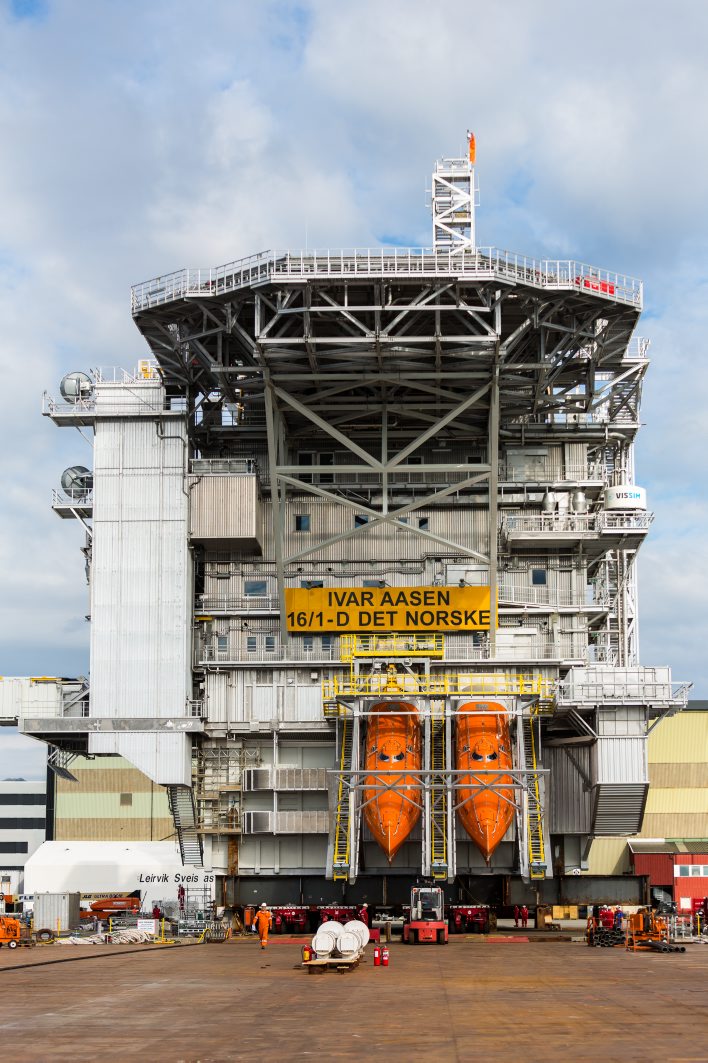

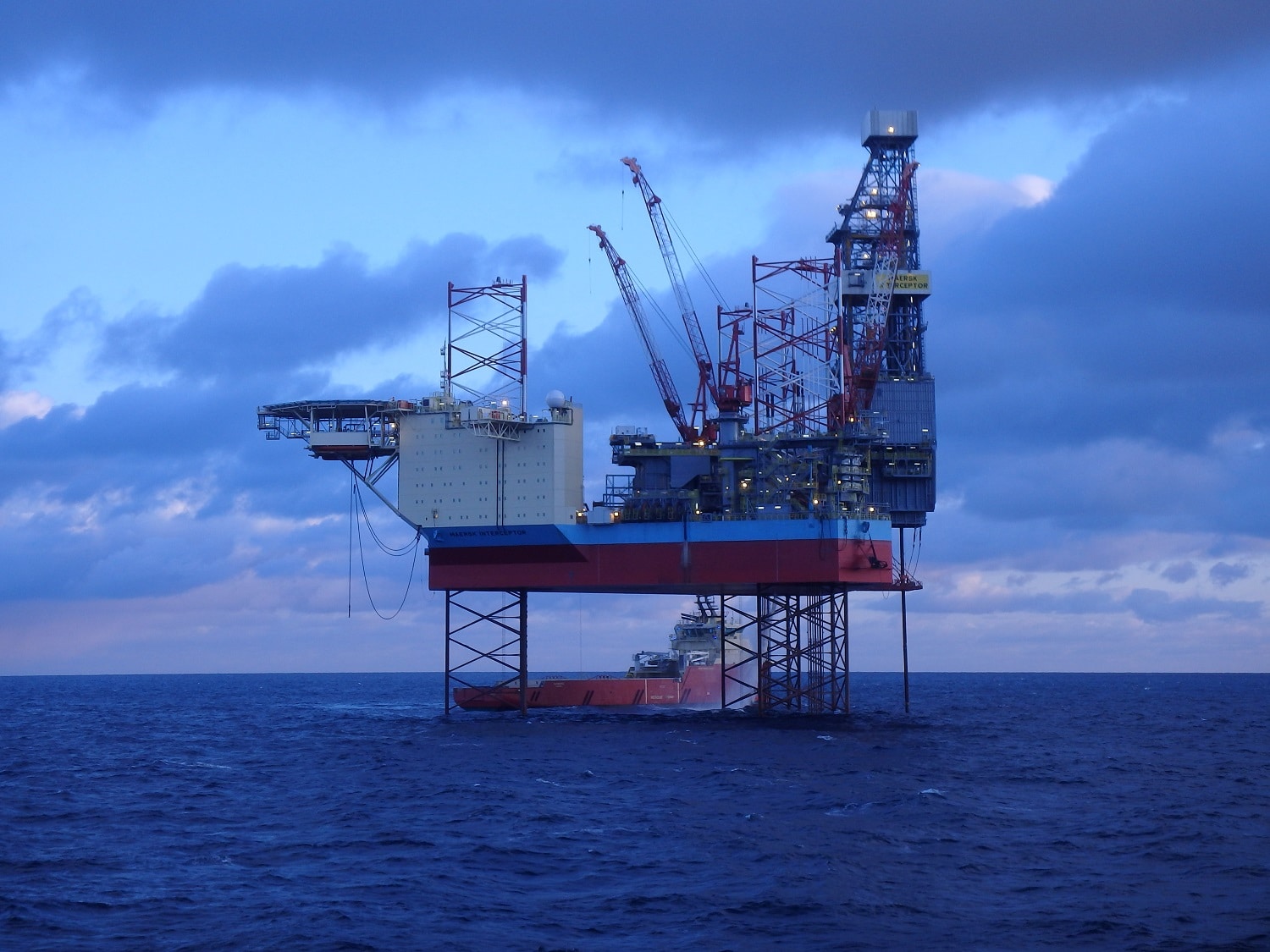

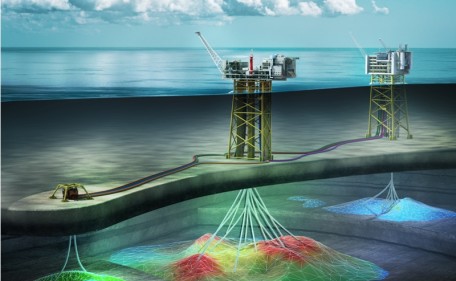

Het veld van Ivar Aasen bevindt zich in het westen van de Noordzee en is Det Norske’s eerste grote ontwikkelingsproject als operator. Het veld is ontwikkeld door, en wordt bediend vanuit, Trondheim. Det Norske gebruikt de laatste technologie om een efficiënte besturing met een lage offshore personeelsbezetting mogelijk te maken. Een bedieningscentrale met een onshore bedieningsoptie is opgericht in Trondheim.

Wood Group Mustang is de hoofdaannemer van het Ivar Aasen project en is verantwoordelijk voor de engineering van het productieplatform. De professionals van ErgoS hebben bijgedragen in de EPC-fase van het platform. In de rol van HF/HMI lead engineer was ErgoS verantwoordelijk voor alle HF/HMI-activiteiten en geleverde producten. Het gros van de HF/HMI-activiteiten waren gerelateerd aan het ontwerpen van de bedieningscentrale inrichting en de operatorwerkplekken van het nieuwe productieplatform. Met name de taakanalyse, baan en werkbelasting analyse, een CRIOP en de controlekamer ontwerpspecificatie.

De meeste aandacht ging in dit project uit naar de samenwerking tussen onshore en offshore bediening.
